磁悬浮自动门控制器：主控板、接线分区与保护功能核对
控制器负责把感应器、按钮、遥控和门禁的信号，转成直线电机的运行指令，并在运行中持续监控电流、位置和状态。核对控制器时，先看接线分区是否清晰、供电与信号是否分开走线，再看它支持哪些触发方式、有哪些保护和状态反馈，而不是只看板子大小。
控制器在门机里处在什么位置
磁悬浮自动门的运行链条可以概括为：触发信号 → 控制器 → 直线电机定子 → 门扇动子 → 状态反馈。控制器是这条链路的调度中心。
- 接收触发：感应器、按钮、遥控接收器、门禁或消防信号；
- 驱动输出：按设定曲线给直线电机供电，控制启停与速度；
- 状态监控：电流、位置、遇阻与故障指示；
- 对外反馈：干接点、状态灯或通讯接口。
从实物看主控板

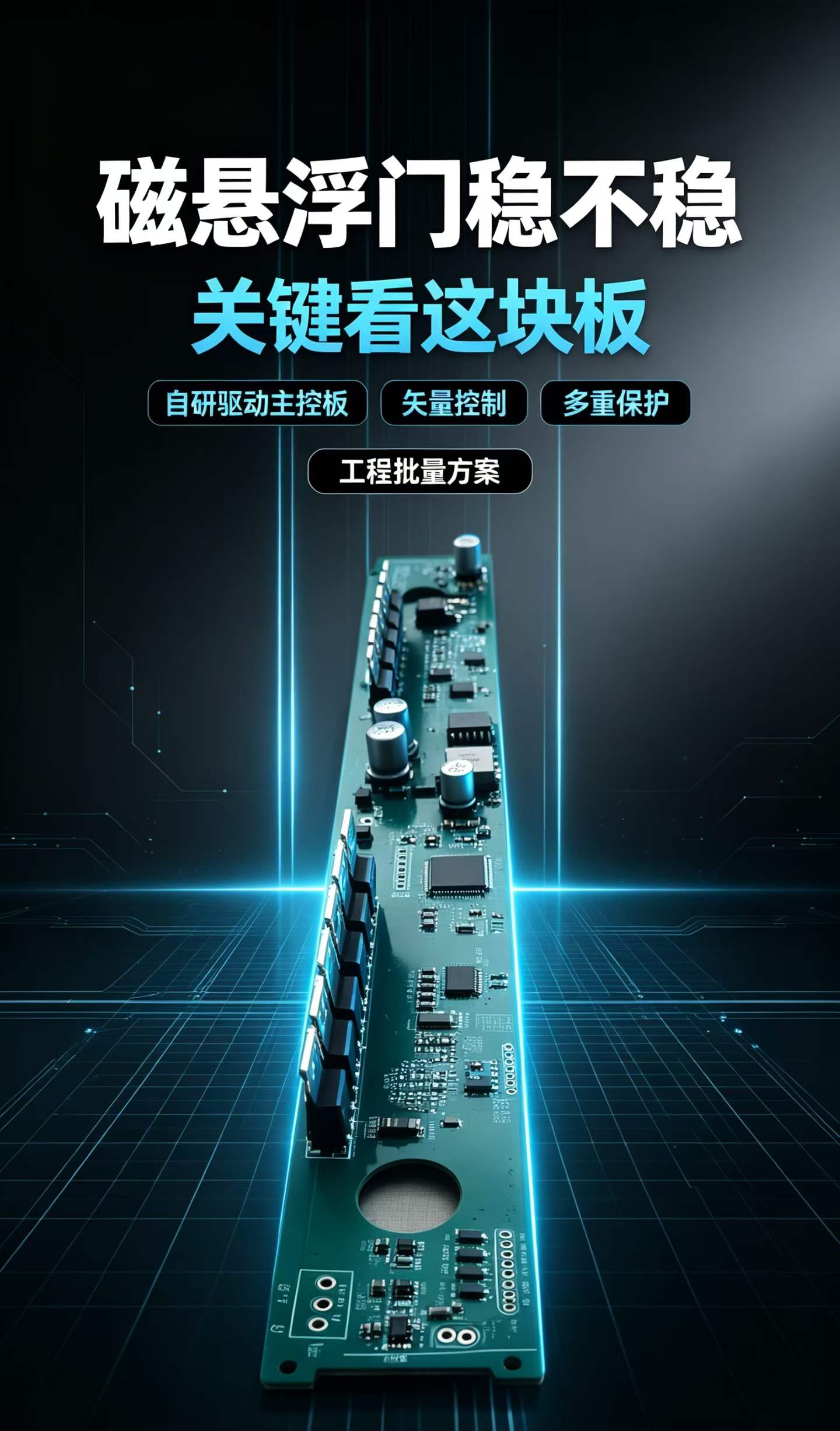

上图是德恩科磁悬浮自动门控制器主控板。长条板形便于嵌入门机盒，观察时主要看三处：
| 高压与强电区 | 电源输入、电机输出集中在同一侧，接线端子要能压紧并留出爬电距离。 |
|---|---|
| 弱电与信号区 | 感应器、按钮、门禁、遥控接收线集中，应与强电分开走线。 |
| 指示与保护 | 状态指示、保险或保护元件的位置决定日后排障是否方便。 |
“矢量控制”“多重保护”怎么理解
这些说法对应的是一组可以核对的工程问题，而不是一句口号：
| 控制方式 | 启停是否平缓、接近停止段是否减速、遇阻是否回弹或反转。 |
|---|---|
| 过流与过热 | 是否有电流限制和温度保护，触发后如何提示、如何恢复。 |
| 位置与限位 | 行程如何学习、限位失效时是否有限机械或电气保护。 |
| 断电处置 | 断电后门扇处于什么状态，是否支持手动开启与消防联动。 |
| 状态反馈 | 有无干接点或通讯方式给楼宇系统，故障码如何读取。 |
现场调试要看什么
- 核对供电：电压、线径和保护开关是否与门机要求一致；
- 确认触发：感应器、按钮、遥控、门禁各自是否正常触发；
- 学习行程：按说明书完成行程学习，记录开门与关门位置；
- 检查保护：逐一测试遇阻、防夹和断电状态；
- 留档参数：把关键参数和调整记录写进验收资料。
控制器与外部系统的接口
- 门禁联动：刷卡或人脸识别给出开门信号，并接收门状态反馈；
- 消防联动：有消防要求时按项目设计和规范处理断电与迫降；
- 楼宇系统：通过干接点或通讯方式上报门状态；
- 遥控与按钮：属于辅助控制，不能替代消防与安全装置的既定逻辑。
验收与留档
控制器相关的验收内容和参数建议一起留档，方便日后维修和交接：
- 记录控制器型号、编号与软件或参数版本；
- 记录行程学习结果、开门保持时间与遇阻响应状态；
- 记录接入的触发方式清单，注明各接口接线位置；
- 记录断电状态与手动开启方式，并做实测；
- 留存接线照片和端子对应表，避免后续维护重新排查。
常见问题
控制器能通用替换吗？
不建议跨型号通用替换。控制器的供电、输出电流、行程学习方式和接口定义要与门机和定子匹配，替换前应确认参数一致。
主控板越大是不是越好？
不是。板形主要取决于门机内部空间和散热布置，判断依据是驱动能力、接口数量和保护逻辑，而不是外观尺寸。
强电和弱电为什么必须分开走线？
电机线在运行中存在电流变化，会和信号线产生耦合。分开走线能减少感应器误触发和通讯干扰。
门禁信号怎么接到控制器？
一般由门禁给出开门信号，控制器给出门状态反馈。具体端子定义和逻辑应以门机说明书和门禁设备的接口说明为准。
断电后门会自动打开吗？
取决于配置。部分项目采用断电开、部分采用断电锁，需要按使用场景和安全要求确定，并通过断电测试验证。
遇阻回弹是怎么触发的？
通常由电流上升或行程偏差判断，触发后回退或停止。触发灵敏度应在现场调试时确认并记录。
控制器故障怎么先自查？
先看指示状态和故障码，再检查供电、接线紧固和保险，随后按手册的故障对照表排查，避免盲目更换。
做工程批量供货需要提供什么？
一般需要提供门重、净开宽、开启方式、控制方式与接口要求，便于按项目统一配置控制器参数。
