磁悬浮自动门动轨组件|磁路、气隙与机械配套

磁悬浮自动门的动轨、动子、磁性组件和承载轨需要按具体装配图辨认。订货时确认料号、版本、孔位、连接及有效行程,安装配合再按型号文件核对气隙与基准。磁钢外观不能证明性能,部件长度或孔位相同也不代表能跨型号替换。

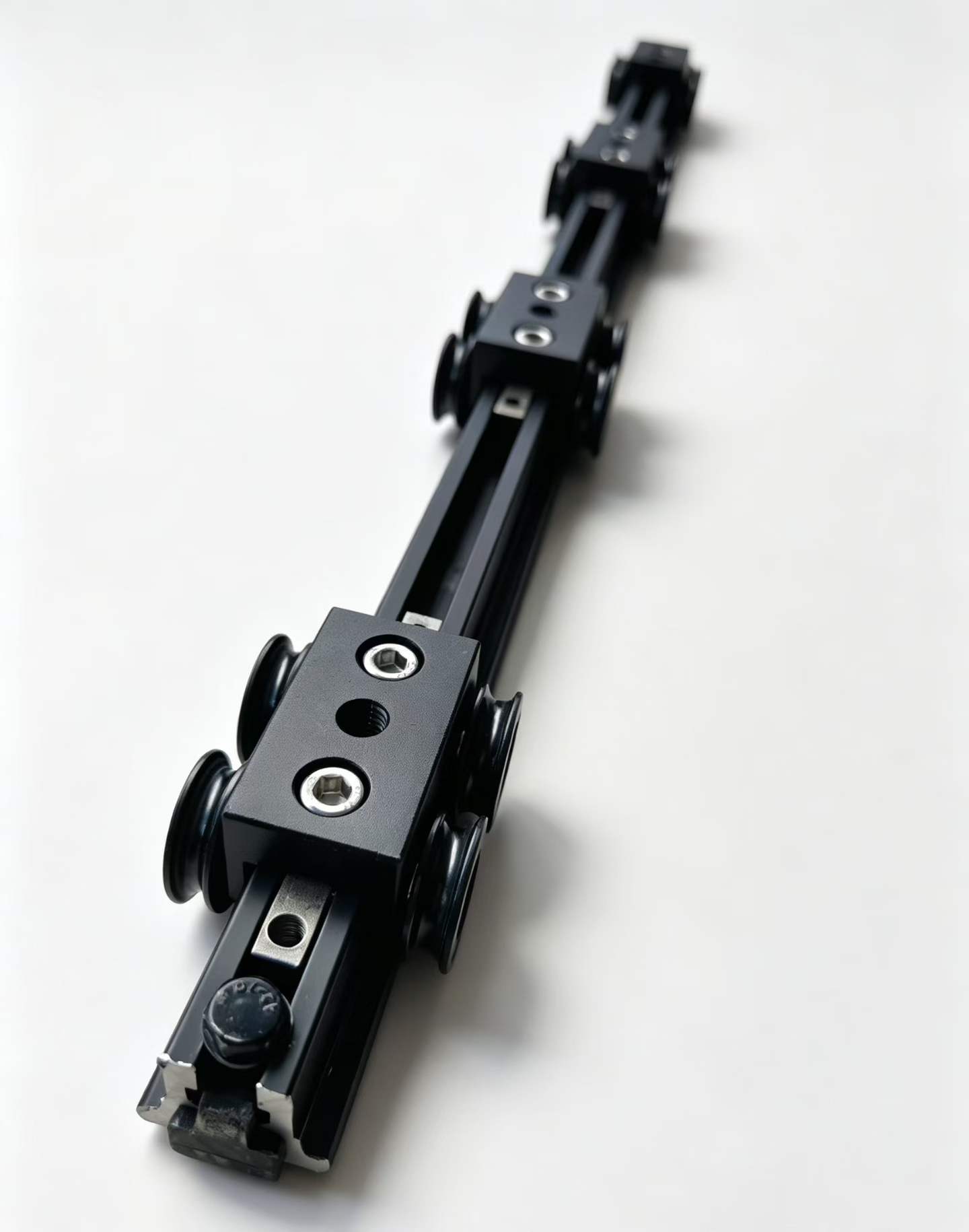

磁悬浮自动门动轨、磁路与气隙资料图
用于辅助识别部件外形,尺寸、结构配套与性能以对应型号资料为准。

动子磁路核对

永磁动轨与动子磁路怎样识别

先用部件图确认哪部分固定、哪部分随门运动,以及永磁体、线圈、承载和门扇连接的相对位置。不同系统对动轨、动子或磁条的命名可能不同,订货用料号和装配图定位。磁性组件与机械承载导向分别核对,不能用一个名称代替完整结构。

磁钢配置与外观证据的边界

核对磁性组件料号、排列方向、配套电机、安装基准、封装和适用版本,并索取制造商提供的对应资料。外观、表面颜色或吸附演示不能证明磁材牌号、温度适用范围或整门推力。需要这些结论时,应取得相关文件和适用条件。

动子更换需要哪些配套资料

更换前确认定子或线圈、驱动、位置检测、机械连接和气隙要求,并对照原件与替换件的尺寸、方向及版本差异。磁路资料应能关联准确部件与装配图。配套关系不明时先向供货方询证,不通过临时试装推断可用。

连接与位置变化怎样记录

连接检查按装配图核对孔位、紧固件、防松和可调整范围,承载与拆装由专业人员实施。动子位置改变后,要确认驱动有效范围、反馈参考和全行程间隙是否受影响。保留调整前后位置、原因、图纸版本和复测结果,不只记录门能否移动。

磁性部件存放与跨型号使用

运输存放应查包装方向、隔离防护、环境和人员操作要求,并按随货说明执行;不要自行用其他产品的存放条件替代。跨型号使用需制造商确认磁路、电气、机械和反馈配套。长度或孔位相同都不足以证明通用。

气隙与配合核对

气隙与安装间隙依据什么文件

气隙指哪些表面之间的距离、采用何种基准、允许范围及检查状态,均应在该型号剖面或装配文件中明确。先辨认驱动气隙与承载、导向、门缝的区别,再编制检查点。缺少图纸时先补资料,不凭相邻机组或照片估算调整数值。

滚轮调节与气隙检查点怎样关联

滚轮或吊挂位置变化可能同时改变门扇高度和驱动组件相对位置。调整前按图确认两者关系,记录固定侧基准、运动侧基准及全行程代表位置。检查点要能覆盖端部、连接处和发现偏差的位置,具体方法与判据由型号文件确定。

轨道接头处怎样核对气隙

接头处同时记录轨面衔接、承载运动和驱动组件相对位置,查清局部异常是否只在通过接缝时发生。不同型号的几何布局与允许间隙不一定相同,不能照搬数值。现场结果应关联门编号、行程位置、测量状态和图纸版本。

门扇下沉或动轨偏斜怎样留证

门扇下沉时同时核查挂件、滚轮、连接与导向,重新确认驱动间隙和运动干涉;不只调门缝。偏斜记录应标明基准线、两端及中间位置、变化方向、受影响行程和现场照片,由专业人员分析固定或承载原因后处理。

更换或调整后需要复核什么

更换定子、动子或调整配合后,按型号要求重新核对全行程气隙、机械干涉、反馈参考和位置学习条件。完成运动、保护、模式及相关联动复测,保留原值、改动值和结果。门能移动只是其中一项,不能代替完整复核。

动轨组件核对

动轨采购与连接配套怎样定位

按装配图区分承载轨、随门运动的动轨、磁性组件和门扇连接件,核对料号、版本、长度、孔位、轮组及配套机组。报价与箱单使用同一部件名称和编号,避免把电机动轨、普通导轨或滚轮组件当作同一种商品。

有效行程与门扇孔位怎样核对

有效行程由门扇目标位置、驱动有效范围、限位和收门结构共同确认,不只看动轨总长。孔位以门体与动轨连接图对应,注明基准、方向、紧固和可调范围。现场尺寸与图纸有差异时先确认方案,不以重新打孔代替适配核查。

滚轮截面与动轨长度怎样比较

轮形、轴、承载连接与轨道截面需按成套结构核对,外径接近不能证明接触与受力正确。动轨长度不一定等于门扇宽度,应结合行程、搭接、连接及驱动布置确认。更换其中一个部件时,检查是否影响整套几何关系。

连接片与替换版本怎样确认

连接片核对适用动轨、门扇连接方式、孔距、材料或强度要求和紧固文件。替换件记录料号、图号、修订及原件差异,确认是否连同轮组、线缆或其他部件更换。不能因为连接片能对上孔,就认定整个组件适用。

动轨与总成台账及松动记录

用门编号把动轨、驱动、轮组和总成装配图关联起来。发现松动时保存部位、行程位置、异常声音或门位变化、连接照片及近期施工记录,隔离受影响通行并交专业人员处理。修复记录关联更换件、紧固要求来源和复测结果,不只写已拧紧。

把动轨看成装配组件,逐层确认供货边界

“动轨”在不同资料里可能指一段型材,也可能包含磁性件、轮组、连接片或门扇吊挂关系。采购前把实际组件分解,标明哪些随货、哪些另配,以及每个子件的部件号和装配图号。照片只能帮助识别,不足以说明内部磁路或全部附件已经包含。

驱动中哪一部分固定、哪一部分随门移动,应以当前结构图为准。组件更换需确认机械基准、磁性结构与驱动反馈的配套,不能从“磁悬浮”名称推定所有产品都采用相同布局。

表格可左右滑动查看;使用键盘时可先聚焦表格区域。

动轨组件身份与装配核对
对象需要对应的资料现场确认位置
型材与连接截面、长度、连接孔及版本安装基准面和门扇连接处
磁性部件所属组件及厂家规定的装配要求保护状态及可见异常位置
轮组和导向关系部件号、配合结构与调整要求受力与运行路径
驱动配合适用电机、安装方向及间隙要求图纸定义的检查点
其他附件限位、连接片、端件等装箱明细实物数量和装配对应

运输与开箱异常要定位到组件和方向

按厂家包装与搬运要求接收,记录外包装、支撑与固定状态,以及组件是否有弯曲、碰伤、磁性件或连接件异常。照片附组件编号、方向和位置,区分表面外观与可能影响配合的部位;发现异常先隔离并取得处理意见,不通过强装或现场打磨掩盖损伤。

有磁性部件的,保留规定保护和隔离措施,避免金属异物进入工作区域。不得自行拆取磁体或改变装配顺序来验证磁力;具体清洁、存放及修复办法来自该组件资料。

间隙复核要固定门位、方向和装饰状态

记录检查时门扇位置、运动方向、承载与调节状态,按图纸检查点对应基准照片和记录。只在一个门位看起来无接触,不能说明全行程都满足配合要求。更换轮组、调整挂件或改变门体后,重新检查相关运动位置与驱动关系,不只把一处间隙调回原状就结束。间隙数值和工具方法按适用文件确认,本页不设通用值。

常见问题

磁悬浮自动门动子磁钢配置如何核对?

核对磁性组件料号、排列方向、配套电机、安装基准、封装和适用版本,并索取制造商提供的对应资料。外观、表面颜色或吸附演示不能证明磁材牌号、温度适用范围或整门推力。需要这些结论时,应取得相关文件和适用条件。

磁悬浮自动门动子组件能跨型号通用吗?

运输存放应查包装方向、隔离防护、环境和人员操作要求,并按随货说明执行;不要自行用其他产品的存放条件替代。跨型号使用需制造商确认磁路、电气、机械和反馈配套。长度或孔位相同都不足以证明通用。

磁悬浮自动门气隙与滚轮调节有什么关系?

滚轮或吊挂位置变化可能同时改变门扇高度和驱动组件相对位置。调整前按图确认两者关系,记录固定侧基准、运动侧基准及全行程代表位置。检查点要能覆盖端部、连接处和发现偏差的位置,具体方法与判据由型号文件确定。

磁悬浮自动门调整气隙后需要验证哪些功能?

更换定子、动子或调整配合后,按型号要求重新核对全行程气隙、机械干涉、反馈参考和位置学习条件。完成运动、保护、模式及相关联动复测,保留原值、改动值和结果。门能移动只是其中一项,不能代替完整复核。

磁悬浮自动门动轨有效行程怎样核对?

有效行程由门扇目标位置、驱动有效范围、限位和收门结构共同确认,不只看动轨总长。孔位以门体与动轨连接图对应,注明基准、方向、紧固和可调范围。现场尺寸与图纸有差异时先确认方案,不以重新打孔代替适配核查。

磁悬浮自动门动轨组件松动怎样整理检修记录?

用门编号把动轨、驱动、轮组和总成装配图关联起来。发现松动时保存部位、行程位置、异常声音或门位变化、连接照片及近期施工记录,隔离受影响通行并交专业人员处理。修复记录关联更换件、紧固要求来源和复测结果,不只写已拧紧。

采购磁悬浮自动门动轨,默认包含磁体和滑轮吗?

不能默认。不同供货资料可能使用相同名称指代不同范围,应按装配分解和装箱清单逐项确认型材、磁性件、轮组、连接与端部附件,并核对部件号和版本。

动轨在关门位置间隙正常,就说明整段配合正常吗?

不能。应按图纸检查点,在规定门位、方向及承载状态下核对相关行程位置。轮组、挂件或门体变化后,原单点结果不能替代新的配合与运行复核。

资料依据与适用范围

本页整理结构识别、采购和工程交接的核对方法。实际参数与操作要求需对应准确型号的剖面、部件表、说明书、版本说明及项目确认文件;没有取得相关证据的项目保留待确认状态。电气、承载、调试和保护相关工作由专业人员按适用要求实施。

可继续查看型号与性能证据核验、现场验收记录和开发与配套范围。咨询只提供必要摘要,不公开密码、内部程序或保密项目记录。
