磁悬浮自动门电源：长条开关电源的选型与接线核对
长条开关电源是磁悬浮门机的供电单元，细长的机身设计是为了嵌入门梁或控制盒内。它把市电转成门机需要的直流电压，向控制器以及电锁等设备供电。核对时看输入电压范围与输出规格、安装位置与散热通风、端子接线方式，以及整条供电回路的保护配置。
为什么做成细长机身
磁悬浮门机的安装空间多集中在门梁上方，常规方形电源塞不进去。长条电源把机身拉长压薄，便于沿门梁方向布置：
- 占用高度小，适合暗藏安装；
- 长度方向可沿门梁排布，布线整齐；
- 接线端子集中在一端，便于检修；
- 与门机共用检修口，减少额外开孔。
从实物看结构

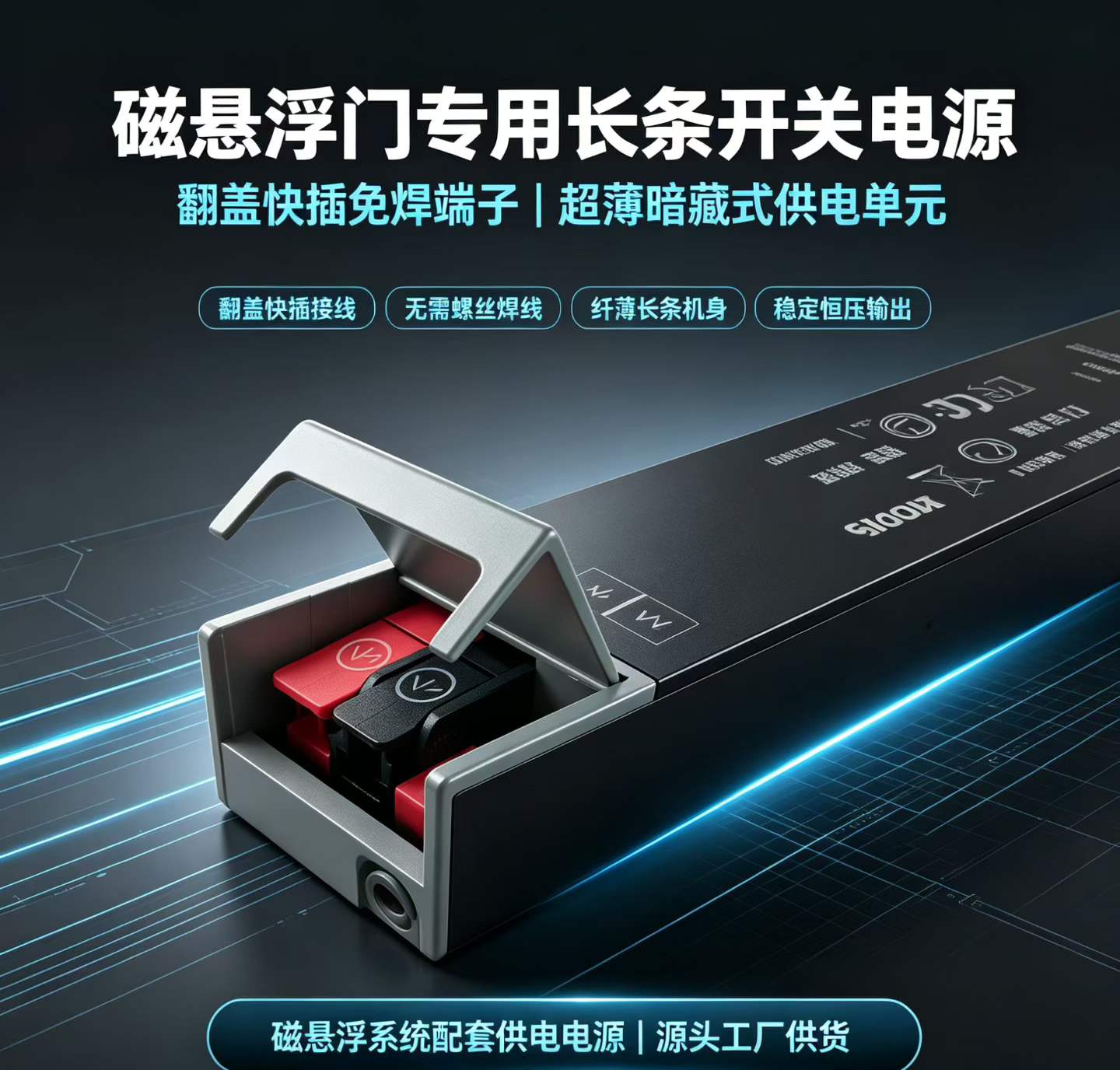

上图是磁悬浮门专用长条开关电源，可以看到几个特征：
| 翻盖端子 | 打开盖板即可接线，属于快插或压接式结构。 |
|---|---|
| 接线区 | 火线、零线与接地分色区分，输出端为直流正负。 |
| 机身标识 | 标注输入输出范围与认证标识，是核对依据。 |
| 细长机身 | 便于嵌入窄空间并沿门梁布置。 |
输入输出怎么核对
| 输入电压 | 确认现场电压与频率是否在允许范围内。 |
|---|---|
| 输出规格 | 输出电压与电流要与控制器和电锁的需求匹配。 |
| 功率余量 | 按实际负载留出一定余量，避免长期满载运行。 |
| 保护功能 | 过流、过压与短路保护属于基本要求。 |
| 接线方式 | 按说明书使用对应端子，避免压接不实。 |
接线提示：翻盖端子接线前应先断电，按标识区分输入输出，切勿把市电接到输出端。所有电气作业应由具备资质的人员完成。
安装位置与散热
- 安装在干燥、通风、便于检修的位置；
- 避免被保温材料或装饰板完全包死；
- 与发热部件保持距离，避免叠加温升；
- 固定牢靠，防止运行振动导致接触不良。
接线验收
- 核对输入电压与输出规格是否与门机要求一致；
- 确认端子压接牢固，无铜丝外露；
- 确认接地可靠，保护开关配置到位；
- 通电前再次检查接线，通电后测量输出电压；
- 记录电源型号、参数与测试结果。
常见问题
长条电源可以用普通开关电源替代吗？
在电气参数与保护配置一致的前提下可以替代，但要注意安装空间、散热条件与接线方式是否满足，且不应影响原有保护。
电源发热正常吗？
运行中有一定温升属正常，但应稳定。持续偏热需检查负载、通风与功率余量。
一定要单独配电源吗？
取决于门机配置。部分门机自带供电单元，部分按项目单独配置，应以产品说明为准。
翻盖端子接线有什么好处？
不需要焊接，压接或快插即可完成接线，安装和检修都更方便。
电源可以装在户外吗？
一般需要安装在防护箱内并满足防护要求，户外配置应按项目条件核定。
输出线可以加长吗？
可以，但要考虑线径与压降，过长或过细会影响门机正常工作。
停电后门会怎样？
取决于是否配置应急电源。未配置时按断电状态处理，有要求时应按设计增加后备电源。
多台门机可以共用一台电源吗？
需要核算总电流与同时运行情况，一般按门机分别配置更便于检修与故障隔离。
