磁悬浮自动门轨道：型材结构、定子嵌入与吊挂配合核对

磁悬浮自动门轨道不是单纯的铝型材滑轨，它同时承担三件事：为门扇吊挂提供导向面、把直线电机定子嵌入梁内腔、为端盖与限位预留安装位。核对时看型材壁厚与内腔尺寸、定子与动子的配合间隙、吊挂滚轮的行走面质量，以及分段轨道的接头如何处理。

轨道在系统里承担什么

磁悬浮自动门的门扇是由吊挂组件挂在轨道上的，磁力驱动力也来自轨道内腔。轨道一旦安装偏差偏大或内腔变形，后面调门扇会非常吃力。

• 导向：为吊挂滚轮提供平直行走面，约束门扇的上下和侧向位置；
• 承载：通过吊挂把门扇重量传递到门梁结构；
• 嵌装定子：直线电机定子固定在型材内腔，通电后形成行进磁场；
• 安装基准：端盖、限位、出线口都依附在轨道两端。

从实物看轨道结构

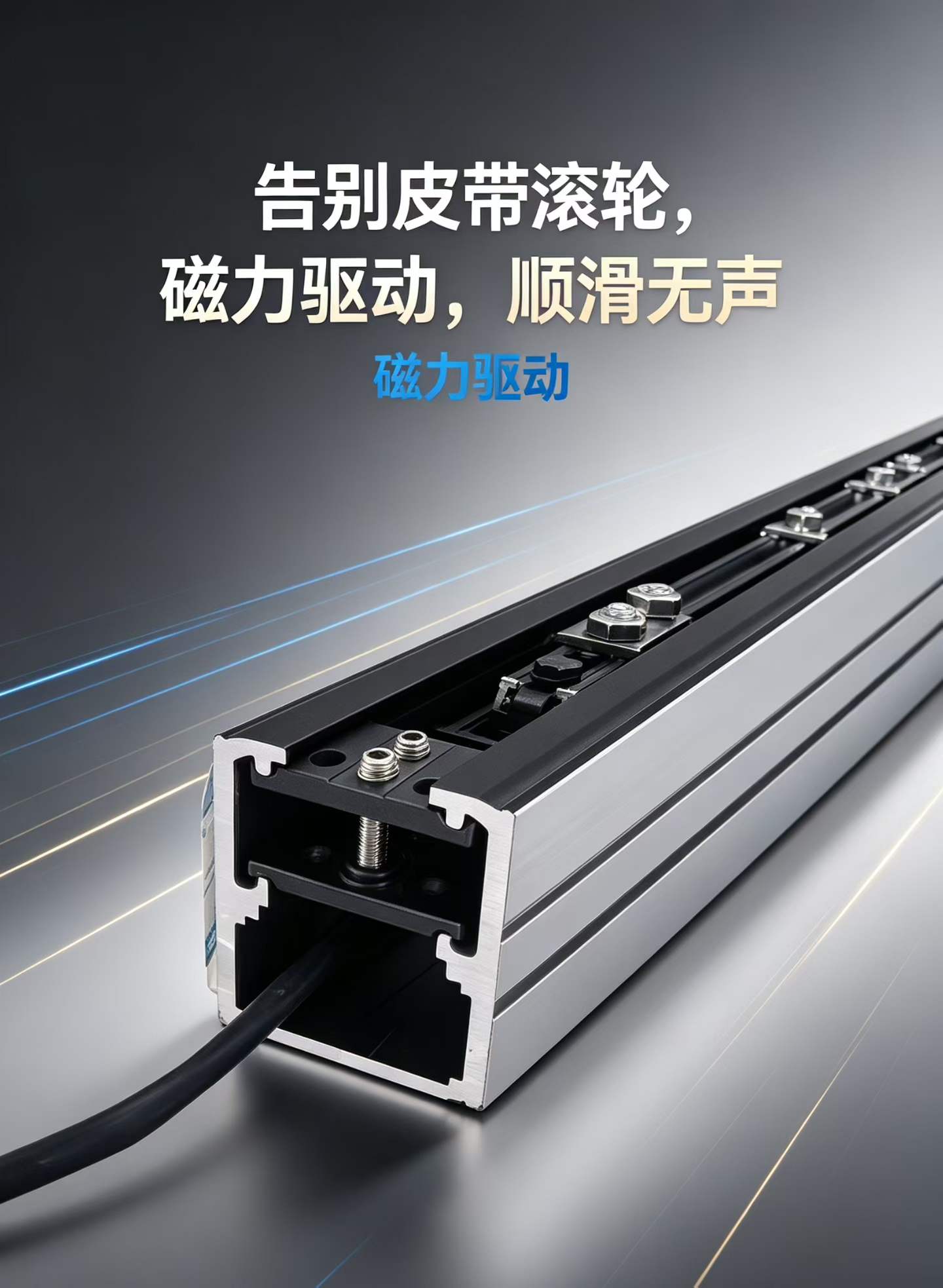

上图是德恩科磁悬浮自动门轨道的端面近景，可以看到几个特征：

选型要确认的五项

分段轨道与接头

门洞较宽时轨道需要分段拼接。接头处理不好，门扇经过接缝就会出现顿挫或异响：

• 接缝要对齐行走面，避免高低差；
• 内腔定子模块的排布要连续，不能出现缺位；
• 连接件要沉入型材槽内，不能凸出行走面；
• 长轨安装时先找平再固定，避免中间下垂。

门扇跑偏先看轨道

• 整扇门都偏移：多为轨道安装面不水平或门梁变形；
• 只在某段偏移：可能是轨道某段弯曲或接头不平；
• 运行有规律性噪声：定子模块固定松动或滚轮行走面有异物；
• 门扇下垂：吊挂与轨道的配合间隙偏大，或吊点受力不均。

采购时怎么描述轨道

把下面几项一次说清，能减少来回确认的次数：

• 用途：室内、半户外或洁净环境，是否要求门体与轨道成套；
• 尺寸：净开宽、门洞高、单扇或双扇、是否需要重叠；
• 门体：材质与单扇重量，玻璃门还要说明厚度与边框形式；
• 安装条件：明装、暗藏门梁或吊顶嵌入，门梁是否已具备安装基准；
• 配套：是否同时需要吊挂、连接片、端盖、限位和电源；
• 交付：安装城市、是否需要现场调试与验收资料。

把这些信息写进询价单，供需双方对“轨道”的理解更容易对齐，后续变更也更少。
