磁悬浮自动门极窄框挂件|型材槽口、调节与样件核对

极窄框挂件是否适用,需要核对准确型材截面、槽口、完整门重和连接节点。是否外露、可调范围和检修净空通过完成面图或样件确认,不能只比较可见边框宽度。型材改款或门体变化后,原挂件配套结论应重新核查。

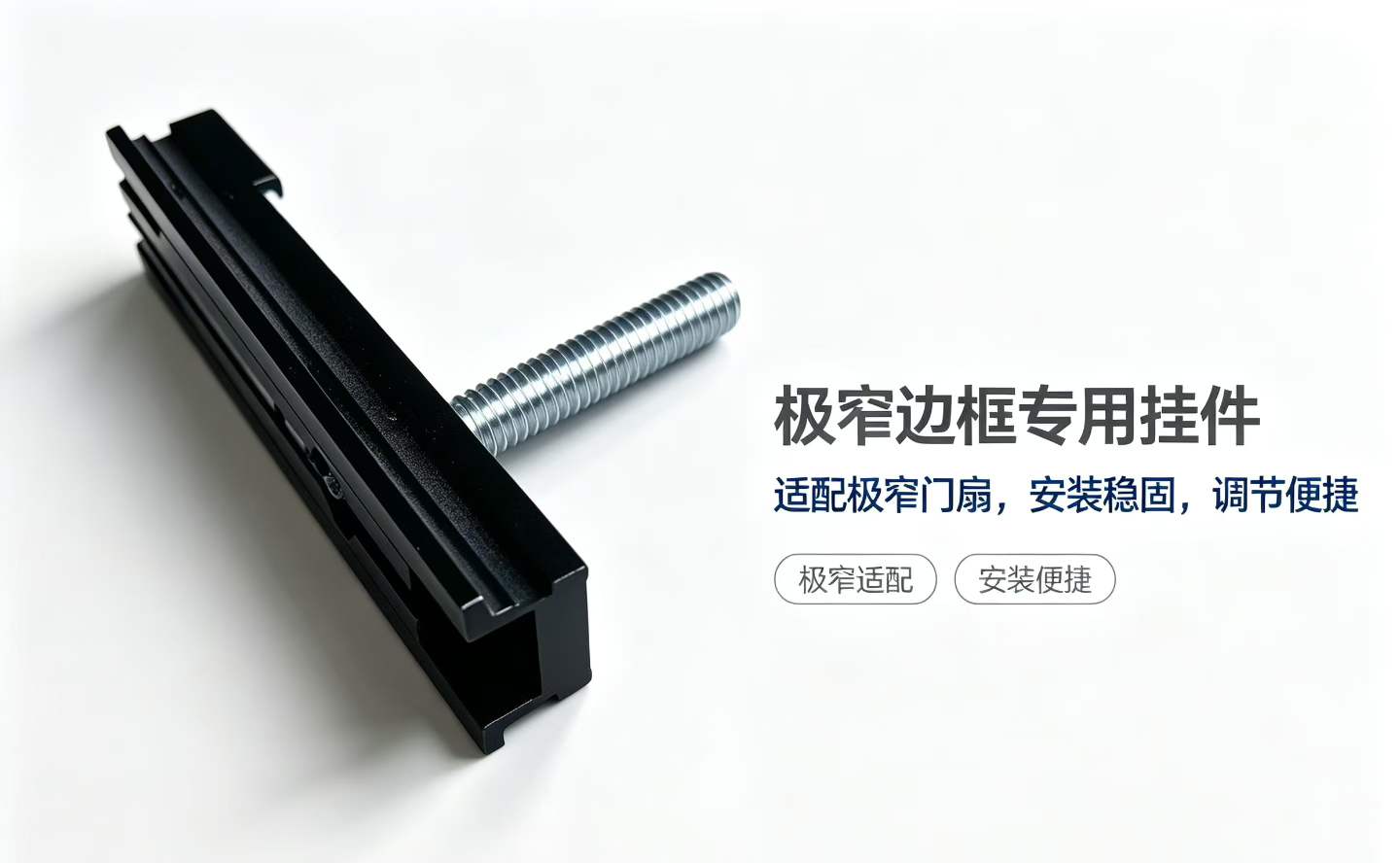

磁悬浮自动门极窄框挂件资料图
用于辅助识别部件外形,尺寸、结构配套与性能以对应型号资料为准。

极窄边框核对

极窄框与挂件槽口配套

用准确型材截面、槽口、壁部结构和门重核对挂件、紧固及适用范围,不仅比较可见边框宽度。型材和挂件需有对应图号版本,说明承载连接与调整方式。窄框外观不代表内部结构相同,也不能证明普通挂件可直接装入。

是否外露与安装净空

挂件外露取决于型材、门头、盖板和连接布局,应看完成面剖面或样件,不凭名称承诺隐藏。净空同时核对安装、调节、运动及维修拆换,不能只留下静态外形空间。装修包边与门机安装方共同确认节点。

窄框挂件与专用连接件

比较普通和窄框挂件的连接位置、截面配合、可调范围和受力条件,具体差异以产品图纸为准。是否需要专用件由型材与挂件配套方案确认,不能现场任意打孔、削切或替换连接片来满足外观。

调节空间与完整门重

按挂件允许方向和范围预留工具与锁定空间,封板后仍能完成必要检修。重量包含玻璃、框料、挂件、拉手、锁及随门装饰,以成品或有来源的构成记录确认。边框窄不能直接推断整扇门轻。

型材换款与样件验收

型材改款后重新核对槽口、节点、强度条件、间隙和挂件图号,不自动沿用旧配套。样件验收记录型材与挂件版本、装配、调节、门位、运动和保护结果,外观样板与工程交付条件存在差异时分别说明。

样件要用实际叠层,不能只带一段裸型材

送样时应让挂件、型材、实际连接件及相关装饰层在同一装配关系中核对。门框外观宽度相同,内部槽口、局部厚度、固定位置和调节范围仍可能不同。供应商给出的挂件适配结论,应能指向具体型材图号、挂件部件号、紧固件和门体条件。

样件不等于承载设计确认。插入、锁紧和调节能够操作,只能说明装配中的部分条件;门扇受力、连接能力、防脱与长期使用边界仍需相应图纸和技术资料。不要把手工试装顺畅写成整门性能已通过。

表格可左右滑动查看;使用键盘时可先聚焦表格区域。

极窄框挂件的样件核对表
装配层次一起确认的内容记录对象
型材与槽口截面版本、局部干涉、安装方向图号与实际样件编号
连接件与紧固件号、装配关系、工具操作空间确认图纸及紧固要求来源
调节与限位可调方向、调节后干涉、防脱结构初始与目标位置照片
包板与饰面完成面厚度、开盖和拆件路径装饰完成状态的检查
换件能否取出挂件及重新装配复测所需拆除范围和责任

极窄收口不应把后续检修空间封死

装配图除成品外观外,再画出工具进入、紧固件退出和挂件取出的必要路径。局部包边或盖板是否可拆、拆除会不会破坏装饰,应在下单前确认;不能只在安装时勉强锁紧,却没有办法检查和更换。

型材供应方更改槽口、涂层或局部结构后,先比对图纸和样件差异,再决定原挂件是否适用。现场打磨、扩孔或更换紧固方式都可能改变原适配条件,应经确认并更新资料,不能由外观“差不多”批准。

批量下单前冻结的是一套组合

  1. 把型材、挂件、紧固件、门体和完成面条件列成同一套配置。
  2. 记录样件验证范围、未验证项、图号及版本,由对应责任方确认。
  3. 批量到货按组合抽核身份与装配差异,替代件变更另行确认,不混用旧样件结论。

常见问题

磁悬浮自动门窄框挂件会不会外露?

挂件外露取决于型材、门头、盖板和连接布局,应看完成面剖面或样件,不凭名称承诺隐藏。净空同时核对安装、调节、运动及维修拆换,不能只留下静态外形空间。装修包边与门机安装方共同确认节点。

磁悬浮自动门极窄边框样品配套如何验收?

型材改款后重新核对槽口、节点、强度条件、间隙和挂件图号,不自动沿用旧配套。样件验收记录型材与挂件版本、装配、调节、门位、运动和保护结果,外观样板与工程交付条件存在差异时分别说明。

磁悬浮自动门挂件与边框连接是否要专用件?

比较普通和窄框挂件的连接位置、截面配合、可调范围和受力条件,具体差异以产品图纸为准。是否需要专用件由型材与挂件配套方案确认,不能现场任意打孔、削切或替换连接片来满足外观。

极窄框挂件插得进槽口,就说明适配了吗?

不能。还要核对安装方向、紧固与调节、受力连接、防脱、完成面干涉和拆换路径。试装顺畅只说明部分装配条件,不等于整门承载和使用性能已经确认。

型材改了表面或槽口,可以继续沿用原挂件吗?

先核对变更后的图纸、样件和完整装配关系,由相关方确认适配范围。不能只因外观宽度相同或旧件可以装入,就沿用原结论;涉及改孔或打磨时也要重新确认。

资料依据与适用范围

本页整理结构识别、采购和工程交接的核对方法。实际参数与操作要求需对应准确型号的剖面、部件表、说明书、版本说明及项目确认文件;没有取得相关证据的项目保留待确认状态。电气、承载、调试和保护相关工作由专业人员按适用要求实施。

可继续查看型号与性能证据核验、现场验收记录和开发与配套范围。咨询只提供必要摘要,不公开密码、内部程序或保密项目记录。
