磁悬浮自动门木门挂件|顶部结构、门重与连接图纸

木门挂件要与门芯、顶部受力结构、完整重量和机组连接对应,不能由饰面或门扇名称判断承载条件。吸湿变形、加装饰面或更换门体后,复核门缝、阻力、吊挂和驱动配套。图纸、料号和变更记录与实际门编号保持一致。

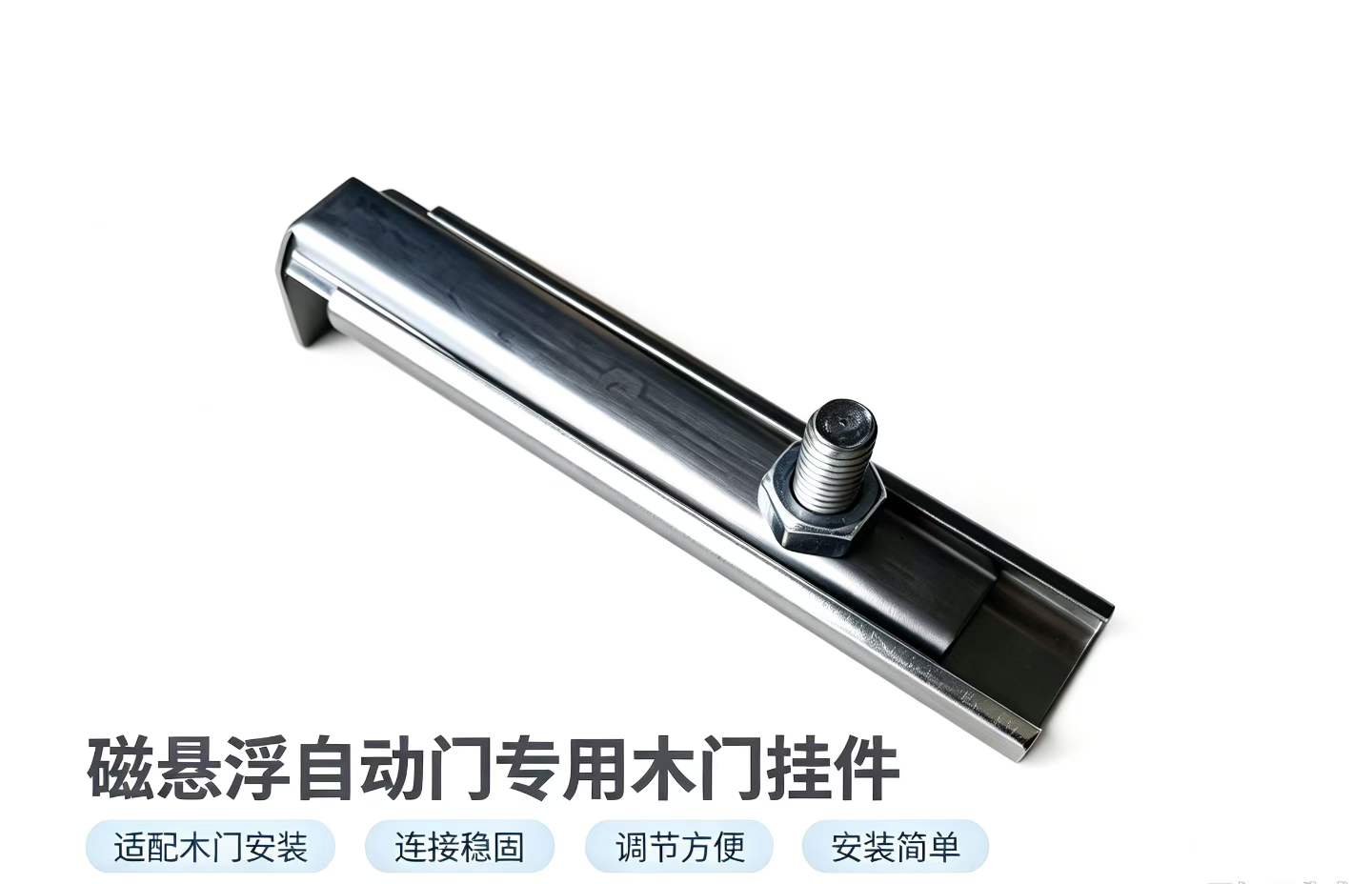

磁悬浮自动门木门与顶部挂件资料图
用于辅助识别部件外形,尺寸、结构配套与性能以对应型号资料为准。

图中“连接稳固、安装简单”等文字为部件展示用语,不代表任意木门都已适配或可省略连接确认。实际固定、调节、安装与验收仍按门体结构、挂件和项目资料核对。

木门挂件核对

木门挂件与顶部固定条件

核对木门芯、顶部可受力结构、完整门重、挂件型号及连接节点,区分实心、复合及局部加强方案。饰面外观不能说明内部可固定条件。由门体与挂件供货方确认适配,清单注明加固、连接和安装附件范围。

连接位置与调节范围

顶部连接位置以门体结构和节点图确定,不以饰面中心或旧孔位直接定位。调节范围、安装方向、锁定及检修要求查对应挂件说明;范围不足时先处理结构或安装条件,不用超限调整迁就门头和地面偏差。

木门变形与饰面配合

记录门扇翘曲、门缝、导向、密封接触及出现环境,核查是否影响行程和阻力。挂件与饰面、封边及开盖保持适用安装检修条件。装饰施工后复核门重和运动包络,不把刨削或调驱动力作为通用解决办法。

不同木门结构与下单图纸

实心或复合木门的顶部结构、紧固和加强要求需门体方确认,不能按名称判断可承载范围。下单提供门体剖面、完成尺寸、连接节点、重量、门头和挂件图号版本,明确木门、加强件、挂件及安装各由谁负责。

松动检修与吊挂验收

松动时保留位置、门位变化、连接和标签照片,隔离受影响通行并交专业人员处理,普通用户不自行拆承载连接。验收关联门号、门体与挂件资料、节点、紧固依据、全行程与保护复测,后续变更记录到同一台账。

木质门体核对

木质门扇与机组连接

木门适配记录内部结构、顶部受力部位、完整重量、尺寸、行程和连接图,与挂件、轨道及机组条件对应。实心、复合或带饰面的名称不能独立说明连接能力,门体与门机供货方需要确认加强、紧固和安装责任。

吸湿变形与饰面加重

记录环境、翘曲、门缝、密封、导向及阻力变化,相关原因和处理由专业人员核查。新增或更换饰面后重新确认完整重量、运动空间、连接与驱动任务,不只靠调速或提高驱动力处理木门运行变化。

连接强度与顶部空间

连接条件查门体芯材结构、加强节点、挂件图及材料或紧固要求,不能由表面厚度推断。顶部空间不足时核对挂件、机箱、安装调节和检修范围,由供货方提出有图纸依据的方案,不临时削切受力部位凑装。

混合结构与采购对应

木门配极窄框或其他混合结构时分别确认门体、型材、挂件及连接路径,不能把单个部件适用性扩大到组合。采购清单以门号关联门体图、完整机组型号、挂件料号和修订,注明各方供货安装及检修责任。

门缝变化与换门后的原机组

门缝变化记录位置、基准、方向、环境和近期维护,同时核查吊挂、导向与门体,不直接改行程。换木门后原机组是否继续用,需重核完整重量、阻力、行程、连接、驱动和保护,再按变更复测并更新配置。

木门顶部能怎样连接,要看真实内部结构

门板厚度和外观不能说明顶部是何种材料或能否承担该连接。挂件选配应取得门体构造与顶部连接区域资料,区分实木、复合、空腔或局部加强等实际结构,并与连接件、受力位置和装配要求对应。未知结构先向门体供货方补资料,不通过在现场多拧几颗螺钉替代确认。

木门制造方、挂件供货方和安装方各自确认相关范围:谁提供门体结构与加工图,谁确认挂件适配,谁负责按图安装与复核。图纸不清楚时不能把连接责任全部留给现场人员自行决定。

表格可左右滑动查看;使用键盘时可先聚焦表格区域。

木门顶部与挂件确认卡
项目需要的证据现场对应
门体身份构造、完成尺寸、质量和版本门号及实际成品
连接区域顶部材料、加强或允许加工范围挂件位置与图纸基准
挂件组合件号、连接件及锁定装配要求实际工具空间与安装方向
饰面附件后加包边、拉手或其他随门物料增加质量及干涉范围
环境变化现场湿度相关条件、变形与门缝记录何时需处理或复核

后加饰面和季节变化,分别记录质量与几何影响

新增包边、饰面或附件,除了增加质量,也可能改变厚度、门头或门底间隙和检修路径。复核表分别写质量变化、轮廓变化和连接变化,避免只在清单里加一个重量数值。实际是否仍适配由门体、挂件和机组资料确认。

遇到随环境变化出现的门缝或擦碰,先记录时间、位置、方向和门体状态,由相关方区分门体变化、固定、吊挂或地面影响。不能只把导向放松、截短门体或提高驱动力来维持运行,处理方案要能对应具体原因。

交付时留一套能指导后续检查的连接资料

公开咨询只需说明已知门体类型、尺寸、挂件和问题位置,不需要提供公司保密设计。涉及具体连接能力的结论,仍应通过实际门体与挂件资料评审取得。

  1. 按门号保存门体和挂件图号、部件身份、连接要求与安装确认记录。
  2. 记录最终调节位置、门缝、全行程配合及相关功能验证,注明未确认项目。
  3. 发生松动、下沉、换门或更改饰面时,由相应人员复核连接与机组适用关系,追加改动和复测结果。

常见问题

磁悬浮自动门木门顶部连接位置怎样确认?

顶部连接位置以门体结构和节点图确定,不以饰面中心或旧孔位直接定位。调节范围、安装方向、锁定及检修要求查对应挂件说明;范围不足时先处理结构或安装条件,不用超限调整迁就门头和地面偏差。

磁悬浮自动门木门吊挂验收需要哪些记录?

松动时保留位置、门位变化、连接和标签照片,隔离受影响通行并交专业人员处理,普通用户不自行拆承载连接。验收关联门号、门体与挂件资料、节点、紧固依据、全行程与保护复测,后续变更记录到同一台账。

磁悬浮自动门木门吸湿变形会影响哪些运行条件?

记录环境、翘曲、门缝、密封、导向及阻力变化,相关原因和处理由专业人员核查。新增或更换饰面后重新确认完整重量、运动空间、连接与驱动任务,不只靠调速或提高驱动力处理木门运行变化。

磁悬浮自动门更换木门后原机组能否继续使用?

门缝变化记录位置、基准、方向、环境和近期维护,同时核查吊挂、导向与门体,不直接改行程。换木门后原机组是否继续用,需重核完整重量、阻力、行程、连接、驱动和保护,再按变更复测并更新配置。

木门板厚度相同,就能使用同一磁悬浮门挂件吗?

不能只看厚度。应核对顶部实际结构、允许连接区域、加强条件、完整门重和对应连接件。未知内部结构先补资料,不能靠增加螺钉数量或相似外观认定适配。

木门加了包边或饰面,只重新估算门重就够吗?

还要核对轮廓、连接、门缝、导向及检修空间的变化。质量只是其中一项,相关变化由门体、挂件和机组配套方确认,并按影响范围复测。

资料依据与适用范围

本页整理结构识别、采购和工程交接的核对方法。实际参数与操作要求需对应准确型号的剖面、部件表、说明书、版本说明及项目确认文件;没有取得相关证据的项目保留待确认状态。电气、承载、调试和保护相关工作由专业人员按适用要求实施。
