侧挂自动门电机，行业里也叫侧装机组、明装机组。它和常见的隐藏式关键区别，不在电机本身，而在机组装在门洞侧上方的墙面之外，轨道贴着墙明装，不需要在门洞上方留吊顶空间。这个差别看着小，实际决定了很多改造项目能不能做——尤其是已经装修完的店面、彩钢板搭的厂房、钢结构车间。
本文只讲一件事：受限现场怎么把侧挂机组装对、装牢、装得能验收。通用的三种安装方式对比，站内另有专页，这里不重复。
一、先把三个词对齐：侧挂、侧装、明装是一个意思
不同地区、不同厂家的叫法不统一，沟通时容易各说各话。先统一口径：
| 叫法 | 指的什么 | 常见于 |
|---|---|---|
| 侧挂 / 侧装 | 机组固定在门洞侧上方的墙面上，机体外露 | 厂家技术资料、施工队 |
| 明装 | 强调轨道、机组不做隐藏，全部可见 | 装修、改造项目 |
| 顶装 / 暗装 / 隐藏式 | 机组藏进门洞上方的吊顶或预留腔体内 | 新建、精装项目 |
三个词说的是同一种安装形态，采购时按哪个叫法写进合同都行，但要附一张安装示意图，避免双方理解偏差。
二、什么现场必须选侧挂：五种典型的受限条件
不是所有项目都该用侧挂。但只要出现下面五种情况之一，侧挂基本就是解法：
- 已装修完成，门洞上方没有吊顶空间。隐藏式要预留腔体和检修口，装修完了再开口，成本比机组本身还高。
- 门洞上方被梁、桥架、管道占住。混凝土梁、消防管、空调风管任意一项压在上面，暗装就没位置了。
- 彩钢板房、钢结构厂房。这类建筑的墙体和屋面本身很薄，做不了暗装腔体，但侧挂可以挂在墙面或立柱上，前提是判清龙骨（见下一节）。
- 需要随时看到机组状态。工厂、物流通道、设备间这类场合，明装反而便于巡检和临时处理。
- 改造项目不想动原有装修。旧门换新机组时，侧挂的破坏面基本只在墙面打固定点。
三、装之前先判墙：承重是三档结论，不是一句「能装」
这一节是全文的重点。侧挂机组和门体的全部重量，全部通过固定件传到墙上。墙体判错，后面每一步都是白做。
档位一：混凝土墙、实心砖墙（厚度足够）
可以直接用膨胀螺栓固定，这是条件较优的一档。仍要避开门洞过梁上方的空鼓区，固定点落到实体上。现场判断方法：冲击钻打孔时出的是细粉末、无空洞感，基本可判为实心。
档位二：加气块、空心砖、薄墙
不能按实心墙的固定方式直接照做。这类墙体单点握裹力弱，需要用化学锚栓，或者做穿墙对拉加固。如果墙厚不足，还要考虑在背面加背衬钢板分散受力。判断方法：打孔时明显感觉到空腔、钻头易偏。
档位三：轻钢龙骨隔墙、彩钢板墙
这一档不能直接挂。彩钢板的板面只有薄薄一层钢板，中间是保温材料，膨胀螺栓在板面上没有可靠的受力基体，短期看不出问题，长期会出现板面凹陷、轨道下沉、门体自走。
给施工队一个简单要求：固定点打在什么基体上，要写进施工记录并拍照留证。这句话能挡掉后面九成的扯皮。
轨道型材与吊轮的配合面。侧挂安装时，这条轨道整个贴在墙面之外，固定点的间距和基体决定它会不会下沉。
四、现场七步：从放线到调试的完整顺序
顺序不能乱。放线错了，后面全部返工；轨道没调平，门体会自己往一边溜。
步骤 1｜复尺与放线
量门洞净宽、净高、墙厚，确认门体开启方向与停位。放出三条线：轨道中心线、机组安装边线、电源与感应器走线位置。侧挂的轨道中心线贴在墙面上，比暗装更依赖这条线的准确性。
步骤 2｜固定挂板或加固立柱
按上一节的墙体分档选固定件。彩钢板房先立柱、后挂板，顺序不能反。这一步完成后用手推一推挂板，不应有任何晃动。
步骤 3｜装轨道并调平
侧挂轨道是明装的，水平度直接被看见，也直接影响运行。调平后检查轨道接头是否平顺——接头处有台阶，吊轮每次经过都会响一下。调平完成后所有紧固件复紧一遍。
步骤 4｜门体吊装
吊轮入轨，调整门体垂直度和重心。门体重心偏了，运行时会摆头，吊轮磨损也会加快。吊轮间距按门体宽度配置，不要随意加密或减少。
步骤 5｜机组安装与传动连接
机组固定在挂板上，与轨道的相对位置按厂家图纸执行。侧挂机组的机体外露，接线盒方向要朝便于检修的一侧。
步骤 6｜电气接线
常规是单相电源到位，另加感应器、安全光幕、门禁或地感接口。侧挂的线大多是明装走线，建议用线槽或穿管，别让线悬在外面。电源位置要在放线阶段就定，装完再改，明装线槽会绕得很难看。
步骤 7｜调试与验收
调开合速度、开启保持时间、防夹灵敏度、断电手动推力。磁悬浮机组没有皮带和齿轮，调试重点在行程与加减速曲线，不在机械张紧。
德恩科磁悬浮机组的动力组件——无皮带、无齿轮、无滑轮，侧挂时机体外露在墙面之外，检修不需要拆吊顶。
五、侧挂容易翻车的六处
- 彩钢板墙直接上膨胀螺栓。短期能用，半年到一年后板面凹陷、轨道下沉，门体开始自走。这是侧挂项目里出现频率较高的一类问题。
- 轨道没调平就吊门。门体会往低的一侧溜，光电感应反复误判，看起来像「电机有毛病」，实际是轨道的事。
- 吊轮间距配错。间距过大，门体运行摆头；间距过小，吊轮受力集中、磨损快。
- 电源位置事后才定。明装线槽绕墙走，既不美观，长度也可能不够。
- 感应器角度没调。探测范围打到门外走道，人没到门就开；或者探不到小孩，存在夹人风险。
- 检修空间留不足。侧挂的优势本来是机组外露好修，结果被包进装饰罩里，等于把这个优势丢了。要做装饰罩，必须留可拆卸检修口。
六、侧挂、顶装、预埋怎么选
| 对比项 | 侧挂（明装） | 顶装（隐藏式） | 预埋 |
|---|---|---|---|
| 对吊顶空间的要求 | 不需要 | 需要预留腔体与检修口 | 新建阶段一次成型 |
| 适用阶段 | 改造、已装修、厂房 | 新建、精装 | 土建阶段 |
| 视觉观感 | 机组与轨道可见 | 基本不可见 | 干净利落 |
| 检修便利性 | 好，直接可见 | 依赖检修口 | 依赖预留口 |
| 对墙体的要求 | 高，需判基体 | 受力在门洞上方结构 | 随结构设计 |
| 改造代价 | 低 | 高 | 不适用 |
给一个判断顺序：先看有没有吊顶空间 → 再看门洞上方有没有被占 → 再看是不是新建。三个问题的答案基本就把方案定了。三种方式的完整对比与注意事项，见 磁悬浮门3种安装方式详解。
七、验收怎么做：四张单子留证据
侧挂项目的争议，多数不是「装没装」，而是「装得牢不牢」。口头确认没有意义，建议留四张单：
- 门洞与墙体复核单：记录门洞尺寸、墙体类型、固定点基体（混凝土/砖/钢立柱），附开孔照片。
- 轨道水平与固定件检查单：记录轨道水平状态、固定点数量与间距、紧固件规格。
- 电气与安全功能测试单：记录感应触发、安全光幕遮挡反应、防夹回弹、断电手动推力。
- 运行记录单：记录开合速度、保持时间、连续运行状态与噪音主观评价。
这四张单子不需要专业仪器，纸笔加手机拍照就够。拿不准固定方案的可约一次现场勘测，电话 13271597000。真正决定后面能不能追责的，是基体写没写、照片拍没拍。现成的验收清单可参考 磁悬浮自动门安装验收清单与常见质量问题汇总。

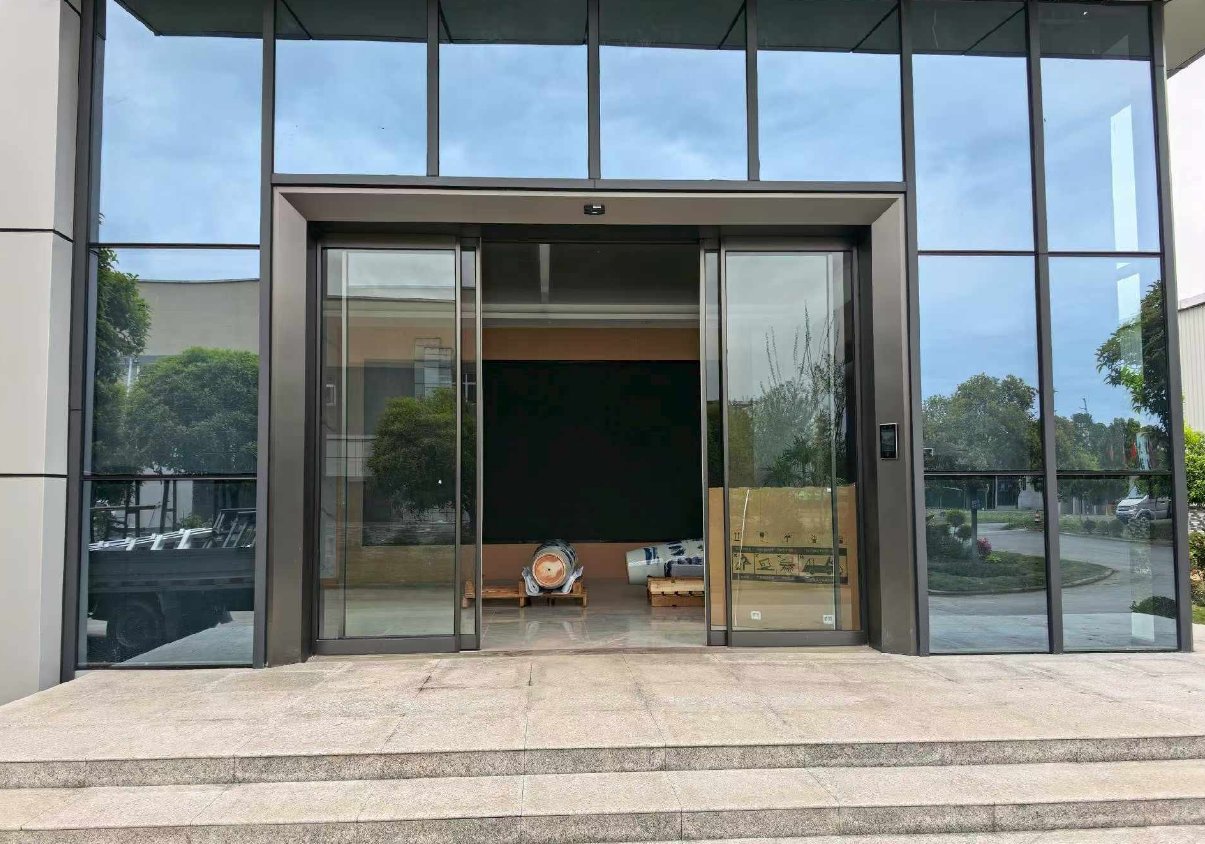

改造类项目的典型现场：土建收尾与门体安装交叉进行，放线要在清理场地之后重新复核一次。
八、承重与选型：门重对档，不要越档用
侧挂安装不会改变机组的承重能力，它只改变受力传递路径。选型仍按门体重量对档。德恩科磁悬浮产品线按承重分档：D-S100 适配 100 公斤以内门体，D-S150 适配 150 公斤，D-S200 适配 200 公斤，工业系列另有更高档位对应重载场景。具体型号参数以厂家技术资料与报价单为准，详见 德恩科磁悬浮自动门电机选型参数与工程说明书。
九、常见问题
问：侧挂自动门电机和普通自动门电机是两种电机吗？
答：不是。电机与机组本身是同一套，侧挂只是安装形态。区别在挂板、轨道固定方式和走线，不在驱动单元。
问：彩钢板墙到底能不能装侧挂自动门？
答：能装，但不能直接挂在板面上。必须把固定点落到内部钢立柱或新增的加固横梁上，中间通过背衬分散受力。直接打膨胀螺栓在板面上，短期能用，长期会下沉。
问：侧挂机组会不会掉下来？
答：会不会掉取决于固定点落在什么基体上，而不是机组本身。混凝土或实心砖墙用膨胀螺栓、加气块用化学锚栓或穿墙对拉、彩钢板与轻钢龙骨必须立柱加固——按这个分档做，侧挂是成熟做法。
问：侧挂和隐藏式哪个贵？
答：要分两面看。机组本身差异不大，差别在配套工程：隐藏式要预留腔体和检修口，改造项目还要拆改吊顶；侧挂的土建配合少。所以新建精装项目隐藏式更顺，改造项目侧挂通常更省。具体金额以现场条件和报价单为准。
问：侧挂轨道露在外面，会不会很难看？
答：明装的轨道和机组确实是可见的。多数工业与商业项目接受这个观感，因为检修方便。如果一定要遮，可以加装饰罩，但必须留可拆卸检修口，否则等于放弃侧挂的优势。
问：已经装修完了还能加装自动门吗？
答：能，侧挂就是为这类场景准备的。破坏面基本只在墙面固定点，不需要拆吊顶。前提是门洞上方有可固定的墙体或结构。
问：侧挂自动门噪音会不会比隐藏式大？
答：噪音主要来自传动方式和安装精度，不是明装或暗装。磁悬浮机组没有皮带、齿轮和滑轮，运行噪音本身较低；侧挂反而少了腔体共振这一层。但轨道没调平、吊轮间距配错，照样会响。
问：侧挂机组能带动多重的门？
答：按机组承重档选，不按安装方式选。100 公斤以内对应 D-S100，150 公斤对应 D-S150，200 公斤对应 D-S200，更重走工业系列。门越重，墙体加固要求越高。
问：停电了门怎么开？
答：磁悬浮机组一般配手动释放，断电后可手动推开，具体操作方式以随机说明书为准，验收时要求现场演示一遍并记录。
问：侧挂自动门多久保养一次？
答：常规是清理轨道杂物、检查固定件紧固状态、确认吊轮与感应器工作正常。工厂、物流通道这类高频场合周期要短一些，具体按使用频次定。侧挂的好处是这些检查都不用拆吊顶。
十、信息边界
本文讲的是侧挂安装形态与施工现场判断方法，不含具体报价。项目报价随门洞尺寸、门体材质、机组档位、墙体加固方式和现场施工条件浮动，以现场勘测后的报价单与合同为准。文中墙体分档为工程通用做法，具体固定件规格由施工方按实际基体确定。
需要现场勘测或侧挂方案评估，可联系德恩科（河南联同创智能科技有限公司）：13271597000。提供门洞尺寸、墙体类型、门体重量和现场照片，可以先出一版可行性判断。
