磁悬浮自动门线圈电机：绕组用料、绝缘与散热核对
线圈电机通常指的是磁悬浮自动门直线电机的定子绕组组件，也就是通电后产生行进磁场、隔着气隙牵引动子的那部分。判断它是否可靠，重点不在外观，而在漆包线用料、绕组排布与固定、绝缘处理、散热结构，以及它与动子磁钢阵列和驱动器参数的匹配程度。
它在直线电机里的角色
磁悬浮自动门的驱动力来自直线电机。定子绕组负责产生沿轨道方向移动的磁场，动子上的磁钢阵列被这个磁场牵引，门扇因此平移。
- 定子：绕组固定在轨道内腔，是“产生磁场”的一侧；
- 动子：磁钢阵列随门扇移动，是“被牵引”的一侧；
- 控制器：给出电流与换向节奏，决定加速、匀速与减速；
- 气隙：定子与动子之间的工作间隙，越稳定推力越均匀。
从实物看绕组结构

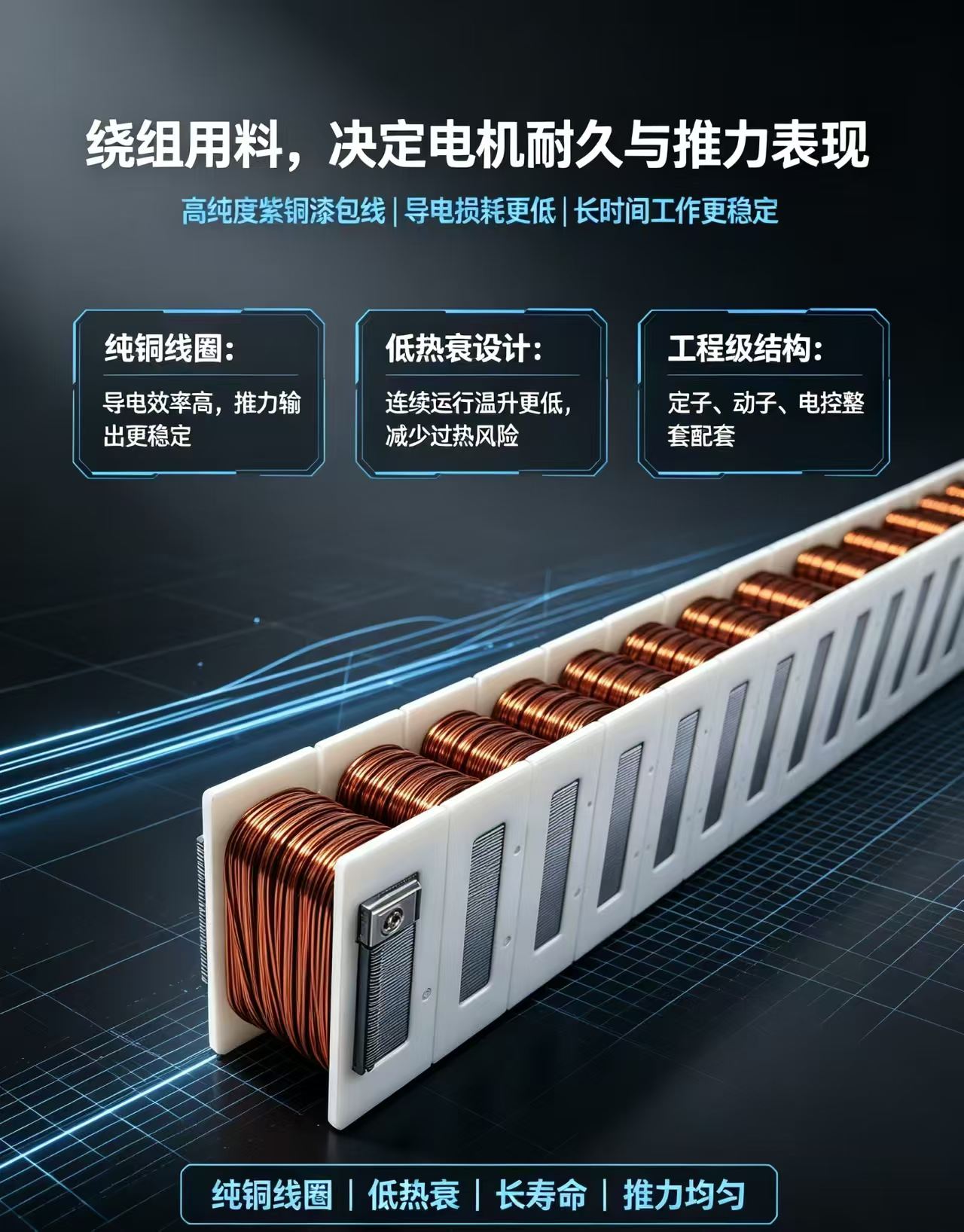

上图是德恩科磁悬浮自动门直线电机的定子绕组组件，可以看到四类特征：
| 铜线圈 | 多组线圈按固定间距排布，线圈之间留出散热间隙。 |
|---|---|
| 骨架与槽 | 骨架把线圈固定在确定位置，使与动子的气隙保持一致。 |
| 固定件 | 端部与侧面有压条或螺钉固定，避免运行中松动。 |
| 引出线 | 三相或多相引出线集中引出，接控制器输出端。 |
绕组用料与散热怎么核对
“铜线圈、低热衰”这类说法，翻译成可以核对的问题就是下面几项：
| 导线材质与线径 | 确认漆包线规格，线径影响载流能力与温升。 |
|---|---|
| 绝缘等级 | 绝缘处理决定长期运行下的可靠性，应与工作温度匹配。 |
| 绕组排布 | 分组是否均匀，直接关系到推力波动。 |
| 散热路径 | 线圈间隙、骨架导热和型材散热共同决定温升。 |
| 引出线处理 | 引出点是否固定、抗拉，关系到长期使用中的隐患。 |
与动子和控制器的匹配
- 线圈节距要与动子磁钢阵列对应，否则推力会波动；
- 控制器输出电流要与绕组载流能力匹配，避免长期过载；
- 行程学习与加减速参数要在调试时按实际门重设定；
- 更换线圈组件时，应当连同控制器参数一起重新确认。
长期运行的维护要点
- 定期检查线圈固定件是否松动，运行噪声是否变大；
- 保持轨道内腔清洁，避免金属屑造成局部短路风险；
- 观察温升与启动是否变缓，异常时先按故障对照表排查；
- 搬运和安装阶段防止线圈受挤压、受潮或磕碰。
常见问题
线圈电机和普通电机的区别是什么？
普通电机以旋转输出为主，需要皮带或齿轮把转动转成平移；磁悬浮自动门的直线电机直接产生平移磁场，结构上省去了皮带和减速机构。
铜线圈一定比铝线圈好吗？
同截面下铜的导电性能更好，但判断电机是否可靠还要看线径、绝缘、绕组排布和散热设计，不能只看导线材质一项。
线圈发热属正常吗？
运行中有一定温升属正常现象，但温升应稳定且均匀。持续偏热或局部过热需要检查气隙、固定和控制器参数。
气隙不均匀会怎样？
气隙不均匀会让推力忽大忽小，表现为运行不平稳、噪声增加，长期还会加剧磨损。
可以单独更换线圈组件吗？
在结构支持的情况下可以更换，但需要与动子和控制器参数匹配，更换后应重新做行程学习与运行测试。
安装阶段怎么保护线圈？
避免受挤压和磕碰，注意防潮与防尘，焊接或切割作业时对轨道内腔做遮挡。
线圈故障会有什么表现？
常见表现是启动无力、运行抖动、局部过热或控制器报故障。排查应按供电、接线、气隙、线圈的顺序进行。
洁净场所适合用这种电机吗？
直线电机无需皮带和减速机构，磨损件相对较少，常用于对洁净和静音有要求的场所，具体仍需按项目要求核定配置。
