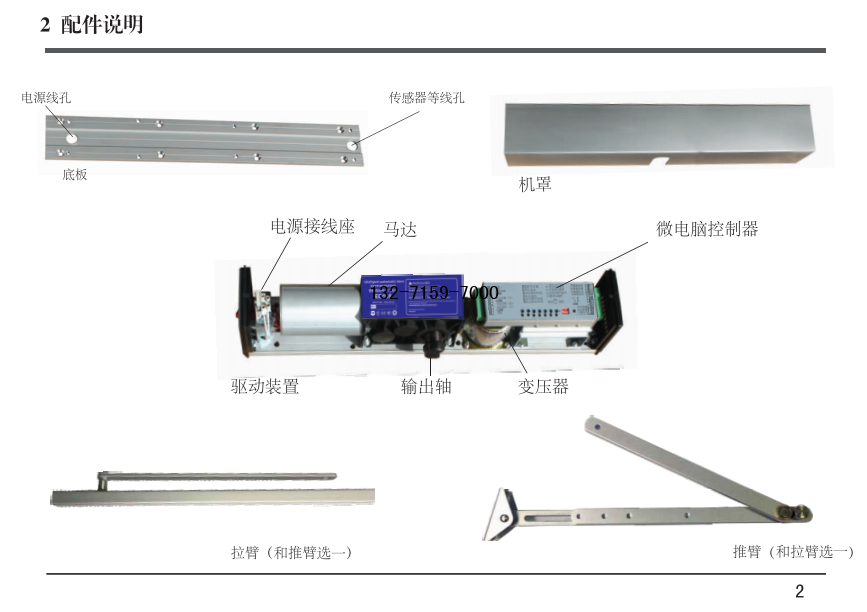

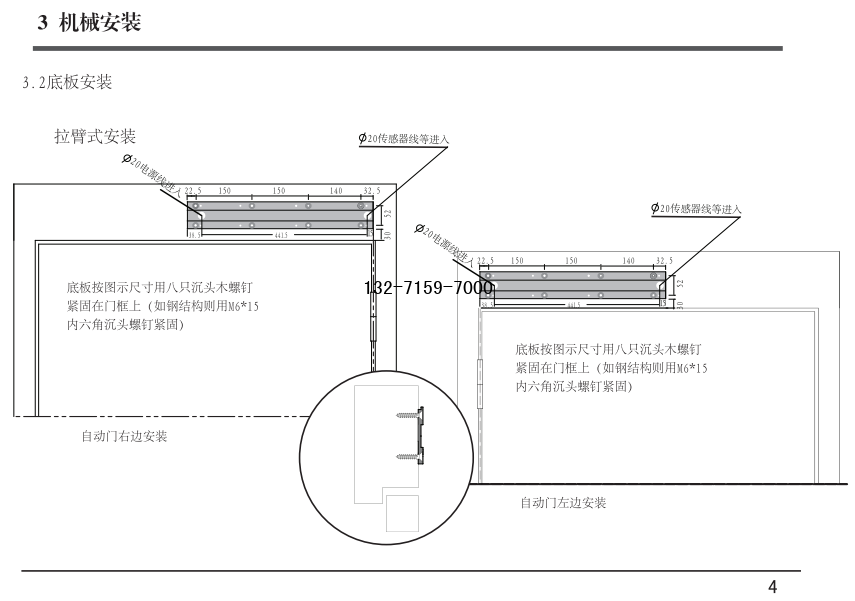

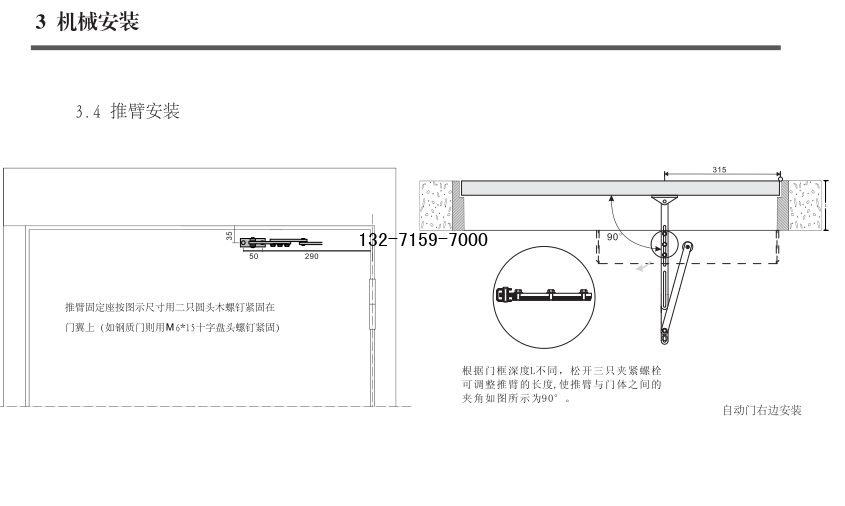

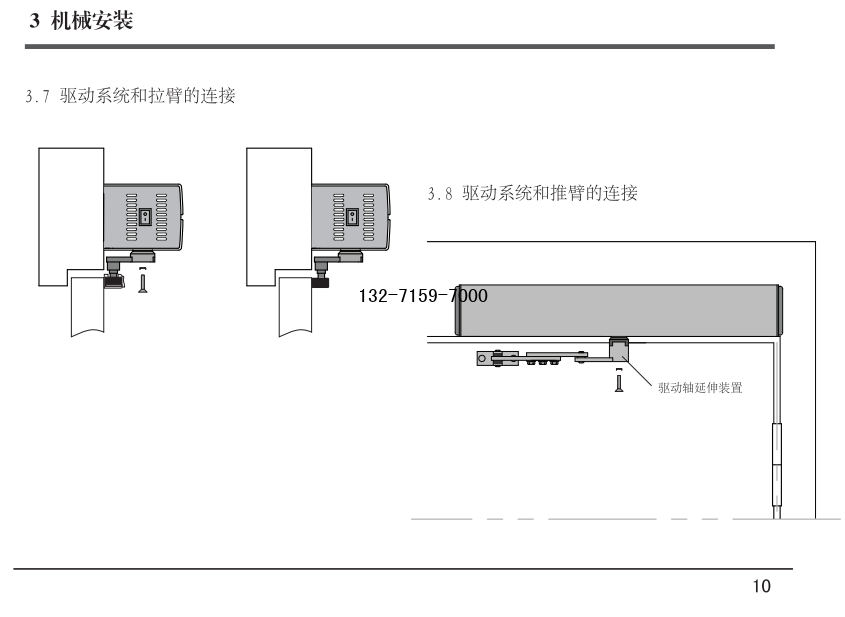

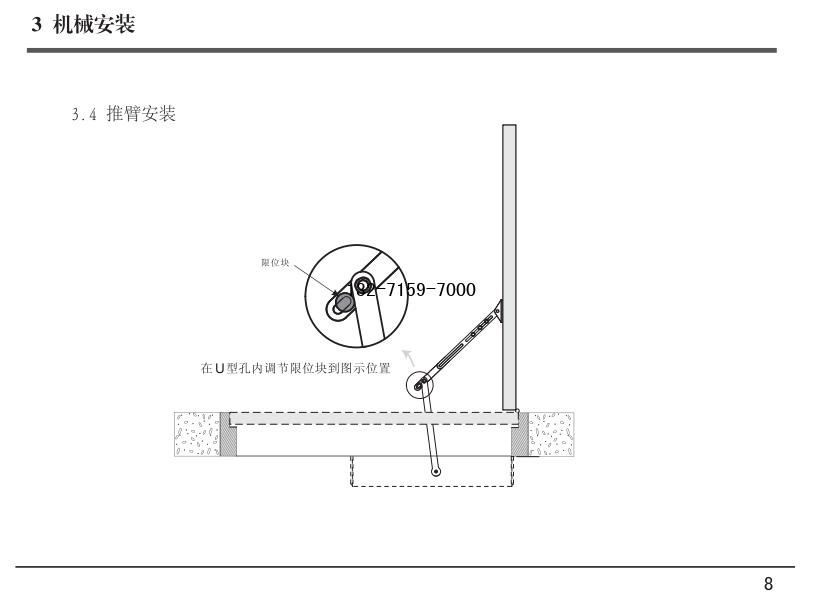

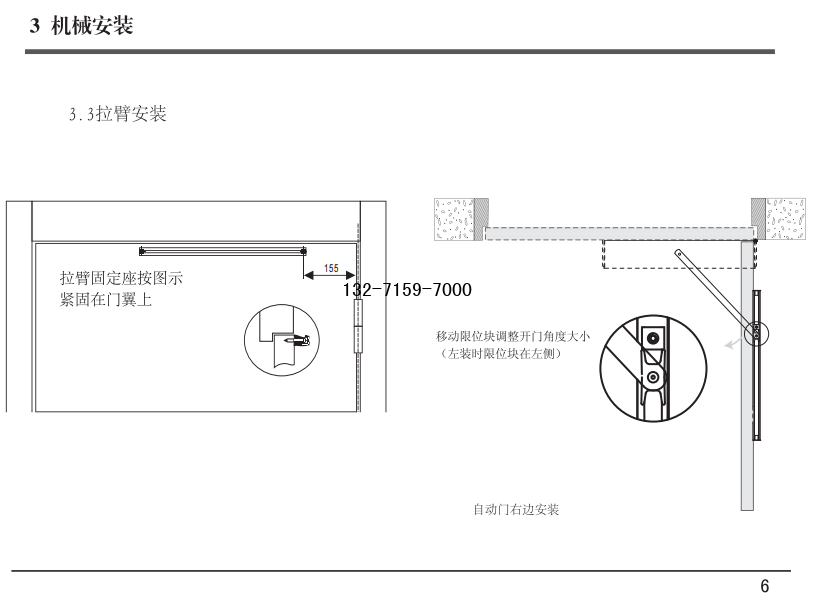

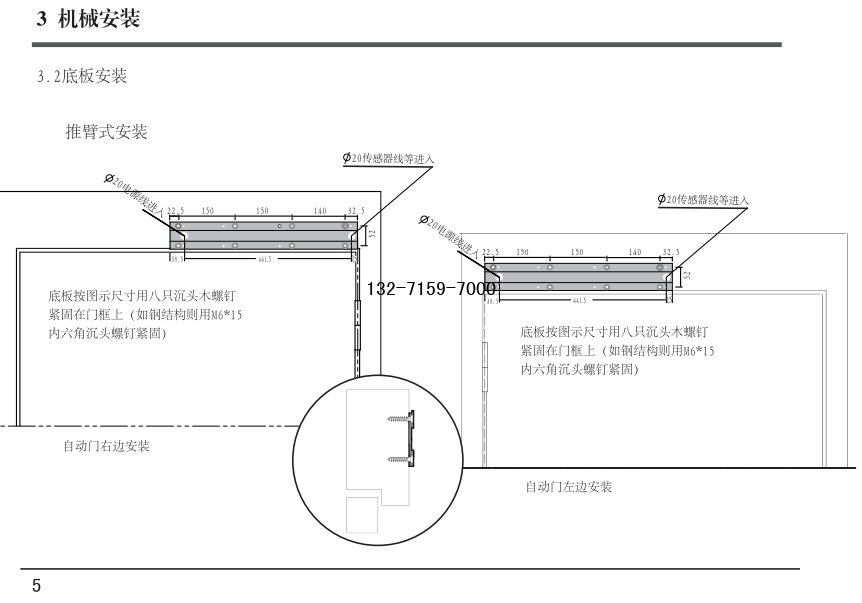

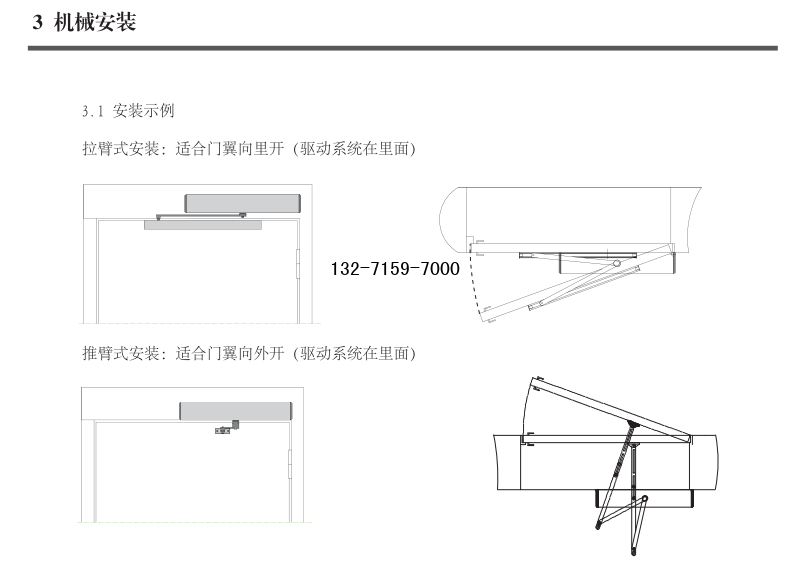

电动闭门器配件说明 电源线孔 传感器等线孔 底板 机罩 电源接线座 微电脑控制器 马达驱动装置 输出轴 变压器 推臂(和拉臂选一) 拉臂(和推臂选一)

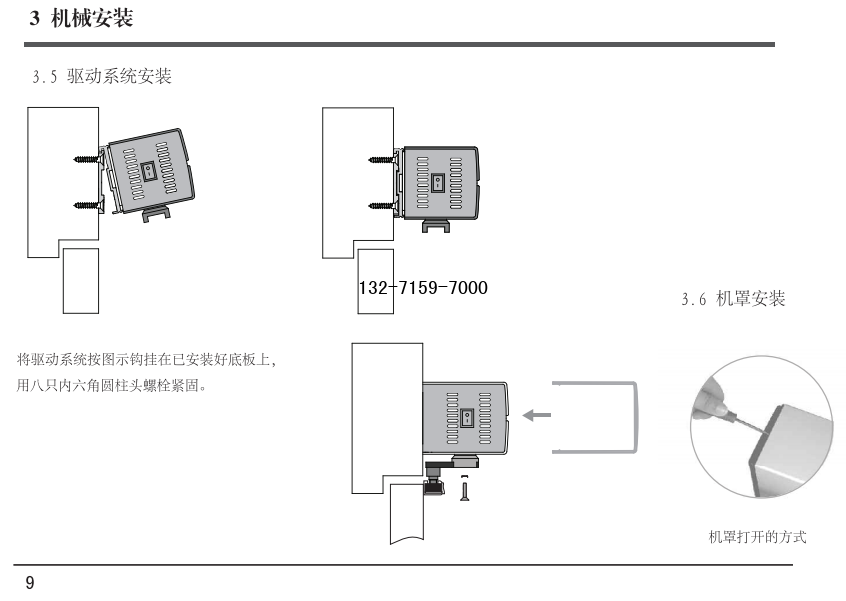

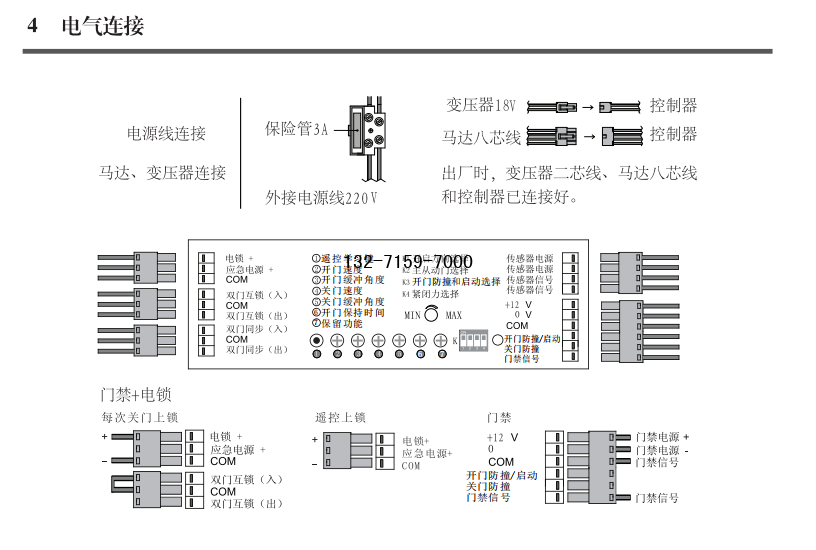

变压器18VC→口控制器 保险管3A 电源线连接 马达八芯线→控制器 马达、变压器连接 出厂时,变压器二芯线、马达八芯线和控制器已连接好。 外接电源线220V

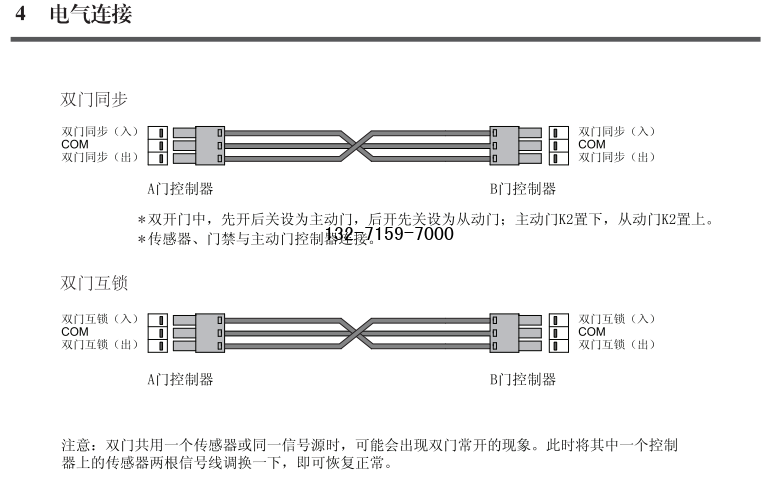

双门互锁(入) 双门互锁(入) 计算机输出缩微胶片 计算机输出缩微胶片 双门互锁(出) 双门互锁(出) A门控制器 B门控制器 注意:双门共用一个传感器或同一信号源时,可能会出现双门常开的现象。此时将其中一个控制器上的传感器两根信号线调换一下,即可恢复正常。
4.关门速度
顺时针方向速度变快
5.关门缓冲角度顺时针方向角度增大
1/4位置时约7秒
1/2位置时约14秒
6.开门保持时间顺时针方向时间变长
3/4位置时约21秒
7.保留功能健
开关设置(K):设置后,切断电源,重新启动生效。
K1:接通电源时,初始状态,门向关门方向移动为正确位置,如果向开门方向移动,则改变开关位置
K2:双门同步时,主动门置下,从动门置上(ON)
K3:开门防撞和启动选择
K4:推门即开置下,有紧闭力置上(ON)
①遥控学习键 电锁 K1开启方向选择 传感器电源 开门速度 传感器电源 应急电源 K2主从动门选择 计算机输出缩微胶片 传感器信号 开门缓冲角度 K3开门防撞和启动选择 传感器信号 ④关门速度 K4紧闭力选择 双门互锁(入) ⑤关门缓冲角度 +12伏 计算机输出缩微胶片 ⑥开门保持时间 部 马克斯(男子名ˌ等于Maximilian) 观测速度(observed velocity) 双门互锁(出) 保留功能 计算机输出缩微胶片 双门同步(入) 开门防撞/启动 计算机输出缩微胶片 K 关门防撞 双门同步(出) 20 5 1 6 4 门禁信号
电动闭门器遥控器与控制器对码说明:
1.清空:长按“遥控学习键”按钮,直到听不到蜂鸣器声音,松开按钮。
2.对码:按“遥控学习键”按钮,蜂鸣器鸣叫。
这时按下遥控器上任意按键,蜂鸣器鸣叫“滴滴滴”三声,说明对码成功。使用遥控器时,蜂鸣器会鸣叫。
3.注意:使用遥控器时,蜂鸣器“嘟嘟”两下,说明遥控器和控制器没有对码成功,请重复第2项。
4.点动:按“点动”按钮,门开关一次。
