直线电机为什么能推动自动门？从电流、移动磁场到直线推力｜德恩科

2026-07-18 66 0

核心提示：直线电机不是靠“磁铁相吸”一句话就能解释。驱动器按位置与目标运动组织线圈电流，线圈磁场与永磁体或次级磁场相互作用，形成沿轨道方向的电磁推力；反馈系统再闭环调整电流、速度与位置。本文用五段能量链讲清推力来源、换向、反电动势、气隙与热边界，并说明为什么推力不能仅由功率、门重或宣传名称推算。

先说结论：直线电机通过受控电流建立空间变化的磁场，并让该磁场与永磁体或次级部件相互作用，直接形成沿轨道方向的推力。在多相永磁同步直线电机中，驱动器依据位置反馈组织各相电流，使有效磁场沿运动方向推进；动子随之平移。这个过程只解释驱动，不证明门体由磁力承重，也不能脱离具体拓扑、气隙、温度和工作制推算某款门机的推力。

资料复核日期：2026-08-07。本文由河南联同创智能科技有限公司整理，属于德恩科品牌自有内容；用于建立直线电机原理与资料核验口径，不代替具体型号设计、说明书或测试报告。本文不公布带电调试、相线改接、保护旁路或未经厂家授权的参数修改方法。

如果只想理解“磁悬浮电机”与门体承载、导向的关系，先阅读磁悬浮电机系统边界。本页继续向下回答一个更具体的问题：电能经过哪些实体，最终变成推动自动门的直线力。

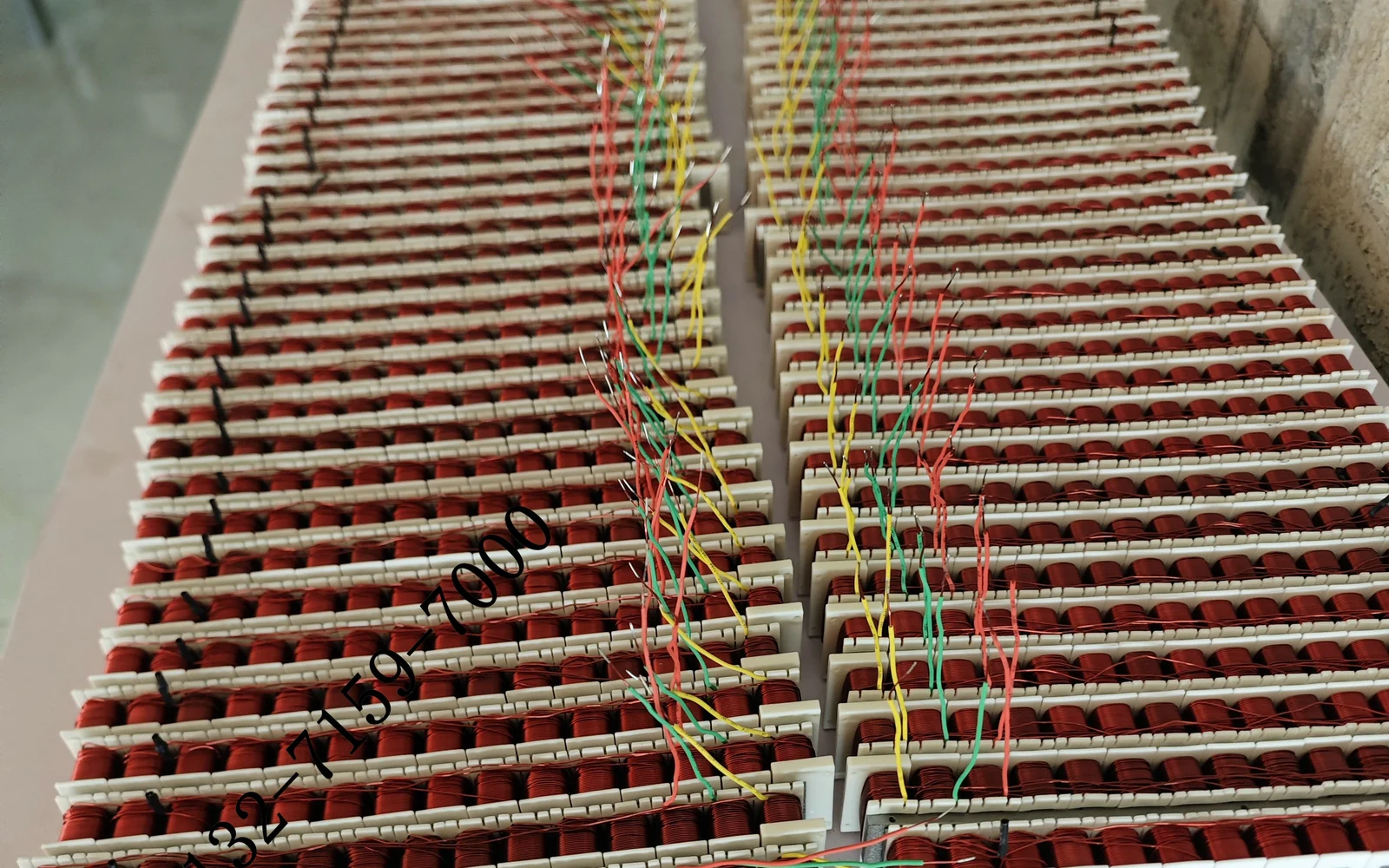

直线电机多组线圈绕组与相线部件近景 — 线圈部件用于建立受控磁场。仅看绕组外观无法判断电机拓扑、相序、推力、连续工作能力或适配门重，仍需结合磁体或次级布置、驱动器、反馈和测试条件。

一条完整的推力链：从电源到门体运动

1. 电源输入为控制与功率驱动提供电能，具体电压和边界由型号定义。

2. 驱动器变换按控制指令形成受控的各相线圈电流。

3. 绕组建立磁场多相电流在空间中形成随指令变化的磁场分布。

4. 电磁相互作用线圈磁场与永磁体或次级磁场耦合，产生直线推力。

5. 反馈闭环位置、速度与电流信息帮助控制器修正运动。

这五段缺一不可。没有驱动器，线圈电流无法按运动目标组织；没有匹配的磁体或次级，不能按设计形成有效推力；没有正确安装和反馈，推力也难以转化为可控的加速、匀速、减速和停止。自动门还要叠加轨道、承载、导向、传感和安全控制。

直线电机可以理解为“展开的旋转电机”，但只是概念入口

伊利诺伊大学电机课程手册用“展开的感应电机”帮助理解几何关系：旋转电机沿圆周产生运动，把其电磁作用路径概念性展开，就可以形成直线执行机构。这个比喻适合说明为什么不必先旋转再通过皮带或丝杠转换，却不能替代具体磁路和控制模型。

University of Illinois ECE 431 课程手册还把滑动门列为直线电机的应用之一。采购自动门时应查看真实运动链，再结合直线门机与皮带门机同条件比较，不要把“直驱”写成所有场景下的绝对优胜结论。

对象	电磁输出	如何得到直线运动	自动门核验重点
旋转电机门机	转矩和转速	通常经减速、皮带或其他机构转换	电机、减速、轮系、皮带和门体连接
直线电机门机	沿运动轴的推力和速度	电磁作用直接形成直线运动	初级/次级、气隙、反馈、驱动与轨道结构
完整自动门	不是单一电机指标	驱动与承载、导向、传感和控制协同	门重、阻力、行程、频次、接口和整门验收

电流为什么能在磁场中产生力

MIT OpenCourseWare 的电磁机械资料从洛伦兹力出发，说明磁场会对运动电荷施力，并给出载流导体在磁场中的力关系。用简化形式表达，导体受力与电流、处于磁场中的有效长度和磁通密度有关，方向由矢量关系决定，可写作 F = l(i × B)。

MIT《Magnetic electro-mechanical machines》还说明同一机电转换会产生与速度相关的反电动势。对实际直线电机而言，推力来自分布绕组、磁路与控制的合成作用，不能把单根导线公式直接代入门机宣传参数。

本文中的公式只用于解释能量如何跨越电气域与机械域。具体推力计算需要型号磁路、电流限制、气隙、温度、位置、速度和工作制，必须由制造方资料与试验结果支持。

“移动磁场”是怎样形成的

对于采用多相绕组的直线电机，驱动器让各相电流按时间和位置有序变化。每组线圈建立的磁场在空间中叠加，合成磁场的有效作用位置随控制序列向前移动；若具体拓扑为永磁同步直线电机，永磁体磁场会跟随这个移动的电磁场形成同步运动与推力。

“行波磁场”是常用的通俗描述，但并非所有直线电机都用同一绕组、同一换相方式或同一推力模型。直线感应电机、永磁同步直线电机、音圈结构和步进式直线电机的次级与控制方式不同。供应商必须先给出拓扑，采购方才能判断解释是否适用于拟交付型号。

术语	在原理链中的位置	需要厂家说明	容易混淆
绕组或初级	通入受控电流并建立磁场	固定/移动位置、相数、接线与驱动匹配	不一定等同于传统旋转电机的“定子”叫法
永磁体或次级	提供或响应磁场并与初级相互作用	结构、移动/固定位置、温度和安装要求	有永磁体不代表门体由磁力承重
移动磁场	随电流序列在空间推进的有效磁场分布	控制方式与位置关系	不是一个脱离线圈与控制器的独立部件
直线推力	沿运动轴输出的机械力	连续/峰值、速度、位置、温度和工作制	推力不等于门重或垂向承载力

为什么位置反馈会影响推力方向和效率

控制器需要知道移动部件位于哪里，才能在合适时刻组织各相电流，让合成磁场沿目标方向推进。位置反馈可能来自磁栅、编码器、霍尔元件或其他方案，具体类型取决于型号。反馈安装、零点、信号质量和控制版本都会影响换相与运动结果。

位置反馈不等于安全传感器。前者主要服务运动控制，门区感应与人员保护则属于整门安全链。反馈异常可能表现为无法学习、运行不稳、保护停机或位置偏差，但不能只凭现象断定传感器或电机损坏；应按厂家故障记录和门机电气系统边界排查。

推力方向如何改变

控制器改变目标运动方向后，会按具体拓扑重新组织电流矢量或换相顺序，使合成推力方向反转。正常开门和关门属于受控运动过程，不应通过现场随意对调线缆或绕过驱动保护来尝试换向。

方向还必须和位置、限位、门区安全、门锁及外部接口逻辑一致。即便电机能够反向运行，若安全逻辑或门体基准未同步，整门仍不具备交付条件。相关联动应在智能门控接口矩阵中定义并验收。

反电动势告诉我们：速度会反过来影响电气侧

电机不是“输入电流就永远按比例加速”的单向装置。移动导体或磁场产生的反电动势会影响电压、电流与可达到的速度，绕组电阻、电感、驱动器电压和控制限制也会参与。NIST 在线性压缩机研究中用线性电机的反电动势估算速度，并明确其力常数可能随活塞位置发生弱变化；这支持“参数必须带位置和测试条件”的一般边界，不是自动门产品数据。

NIST《Verification of the Back-EMF Method for Piston Velocity Measurements》给出线性电机中力、电流、反电动势与速度的关系。随着速度变化，可用电流与推力能力可能发生变化，因此厂家给出推力时必须同时说明速度和测试条件。

只给“最大推力”而不给持续时间、速度、温度和保护条件，无法用于项目选型。电机选型应回到门重、阻力、接口与厂家资料核验。

连续推力、峰值推力和工作制不能混用

参数	工程含义	至少同时给出	不能这样使用
连续推力	在约定热条件与工作制下可持续输出的力	环境、冷却、温升、速度和持续时间	脱离热条件直接跨型号比较
峰值推力	受电流、驱动和热限制的短时能力	持续时长、重复间隔、温度和保护	当作全行程长期推力
力常数	特定模型和有效区域内电流与推力关系	单位、位置、气隙、温度和线性范围	用其他拓扑常数替代本型号数据
工作制	运行、停歇与重复节奏	循环频次、加减速、保持和环境	用实验室单次动作代表高频现场

在某些永磁同步直线电机的有效控制区间，可用类似 F ≈ Kf × Iq 的模型描述推力与有效电流分量的关系；这不是所有直线电机、所有位置和所有温度下通用的项目公式。只有厂家给出力常数定义及适用边界时，才可用于设计核算。

为什么不能用“多少瓦”直接换算推力

功率描述能量转换速率，推力描述力，二者还通过速度发生关系。机械侧常用 P = F × v 表达瞬时功率关系，但实际系统还存在绕组发热、驱动损耗、磁路与机械损耗，速度也不是常数。相同功率标称可能对应不同推力、速度和工作制。

门体能否按目标曲线运行，需要门重、全行程阻力、密封或风压附加力、加速度、行程、频次和安全余量共同输入。可使用门重与阻力选型方法建立项目模型，但不得用本页公式代替制造方计算书。

气隙、对中和温度为什么会改变结果

初级与次级的相对位置会影响磁场耦合。气隙或安装间距、平行度、结构刚度和全行程一致性偏离型号要求时，可能降低有效推力、增加电流、触发发热或造成局部干涉。不同产品的测量基准与允许范围不同，不能照搬其他品牌数字。

温度会改变绕组电阻、磁体状态、电子器件能力和保护策略。持续高频运行与短时演示的热条件完全不同。安装与调试人员应使用该型号说明书和专用量具，不应在带电状态下凭声音、吸力或手感调整。

磁悬浮自动门轨道滚轮、驱动部件与机械导向结构近景 — 直线推力最终通过门体连接转化为平移运动，轨道、滚轮或其他承载导向结构仍决定机械边界。安装偏差和全行程阻力会反映到电流与控制状态中。

推力不等于悬浮力，也不等于门体承重

沿开关门方向的驱动力与支撑门体重量的垂向力属于不同方向、不同责任。IEC 国际电工词汇的线性牵引电机目录分别列出 linear synchronous motor、vertical force、electromagnetic suspension 等概念，也提示这些术语不能自动互换。

IEC 国际电工词汇第 811 部分可用于查阅相关术语；具体自动门是否采用电磁承载，要看该型号剖面与实物。门体与电机职责还可参考门体承载、导向和驱动关系。

推力曲线应该怎样读

一张可用于选型的曲线至少要说明横纵轴、单位、测试样品、供电、驱动器版本、气隙、温度、速度、持续时间和保护条件。若曲线只保留一条漂亮的线，却没有测试条件与原始记录，它更接近宣传图，不足以支持项目结论。

曲线或数据	要问的条件	项目用途	常见错误
推力-电流	有效电流定义、位置、气隙、温度和线性区	核对控制与热边界	把短时点外推到连续运行
推力-速度	母线电压、反电动势、驱动限制和负载	核对目标速度下能力	只看零速峰值
温升-时间	环境、冷却、工作制、测点和判定	核对高频运行	用外壳温度代替绕组状态
位置-误差	反馈、采样、负载、速度与控制版本	核对运动重复性	把实验平台结果当整门精度
