磁悬浮自动门门体连接片：孔位、板厚与焊接验收核对清单

门体连接片是焊在门扇上、把门体与吊挂组件连成一体的小型结构件。它本身不产生驱动力，却直接影响吊点受力是否均匀、门扇运行时会不会偏移。核对时重点看四处：材质与板厚是否与门重匹配，两处U型槽和中心孔的孔距是否对准挂件，焊接位置与垂直度是否可控，装门后螺栓有没有按额定力矩复紧。

它在磁悬浮自动门里处在什么位置

磁悬浮自动门通常按“驱动—承载—门体—控制”分层理解。连接片属于承载层里把门扇接到吊挂上的过渡件：

门机与控制器负责驱动和运动控制，但门扇推起来顺不顺、停位准不准，很大程度取决于连接层这几片小件是否装正。

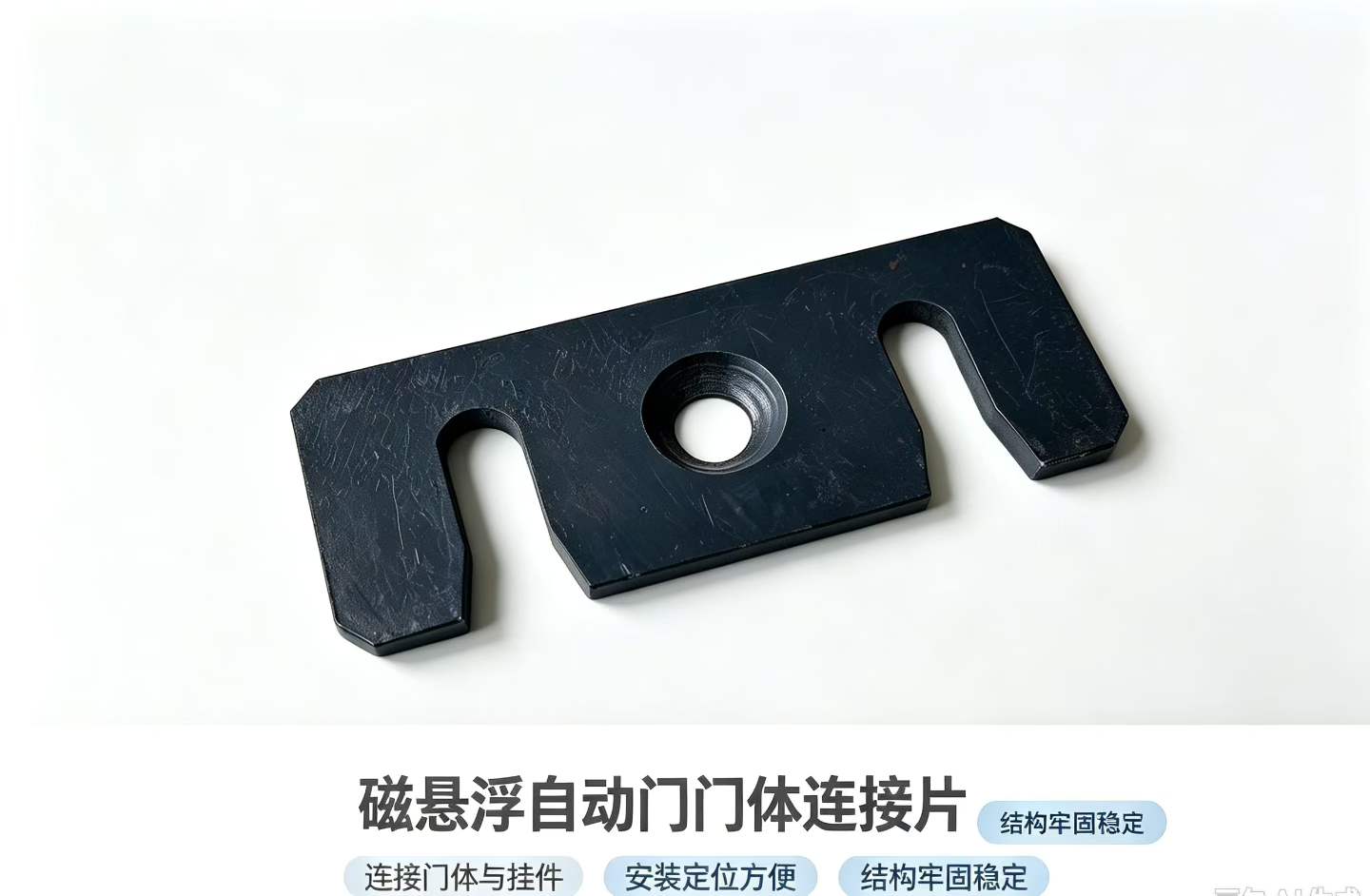

上图是一片德恩科磁悬浮自动门门体连接片实物。它看上去简单，但有三处细节决定安装是否顺手：

材质与表面处理	常见为碳钢件加发黑或喷涂处理，边缘需要去毛刺。表面粗糙、划痕明显的件，在防腐和一致性上值得再确认。
两处U型开口槽	用于卡入门体挂件的对应部位。槽口要能顺畅嵌入、不靠硬敲，槽壁要有足够厚度，避免受力后开口变形。
中心圆孔	一般作为主受力螺栓的过孔或螺纹孔，孔口需要平整，并与挂件孔位同心。

实物核对提示：把连接片平放在玻璃或大理石平台上，看底面是否贴合、两端是否翘曲。轻微翘曲一旦焊到门体上，会被放大成吊点高低差。

材质与板厚	按单扇门重和吊点数量核算，不要只凭外观厚薄判断。
孔距与槽宽	与挂件、门体既有孔的孔距一致；必要时量取实物孔距再下单。
单扇吊点数量	一扇门用两片还是更多，取决于门宽与门重分布。
固定方式	确认是焊接固定还是螺栓固定，避免买错结构。
防腐与外观	室内干燥环境与潮湿、半户外环境的表面处理要求不同。
供货一致性	同一批门的连接片应当可以互换，避免每扇门单独配孔。

安全与规范：涉及吊挂受力和安全边界的做法，应当以项目设计文件、门机说明书和适用规范为准。本站内容用于核对与排查，不替代现场设计和专项验收。

门体连接片和挂件是一回事吗？

不是。挂件是沿轨道运动、承担门扇导向的部件；连接片是把门扇与挂件连起来的过渡件。两者经常配套使用，但功能、材质和更换方式都不同。

连接片一定要焊接吗？

不一定。是否焊接取决于门体材质和挂件的固定方式。金属门体常见焊接或螺栓固定，木门、玻璃门多用夹持或专用挂件，具体以门机说明书和现场结构为准。

连接片孔距量错了怎么办？

不要靠强行扩孔凑位。扩孔会削弱受力截面，也容易让两侧吊点不同心。正确做法是先量取挂件和门体的实际孔距，再按孔距重新配片或由供方按图加工。

木门可以用磁悬浮自动门的连接片吗？

要区分门体结构。木门通常不能直接焊接，需要配合专用木门挂件或夹持结构，连接片的固定方式也要相应调整。

同一扇门需要几片连接片？

与门宽、门重和吊点布置有关。较窄的轻型门扇可能两片足够，较宽或较重的门扇会增加吊点数量并分散受力，具体以门机选型和项目设计为准。

连接片生锈会不会影响使用？

表面锈蚀会影响防腐和使用年限，焊点附近的锈蚀还可能掩盖裂纹。潮湿或半户外环境应选择与使用环境匹配的表面处理，并定期检查焊点和螺栓。

自己配一片相似尺寸的钢板可以吗？

不建议凭外观配。连接片承担吊点受力，材质、板厚、孔位和焊缝都对安全边界有影响。替换件应当能说明材质与规格，并与原挂件孔位、受力要求匹配。

装好后多久需要复紧螺栓？

通常在调试完成、运行一段时间后复紧一次。出现跑偏、异响或门扇位置变化时也要检查。复紧力矩应参考挂件说明书的标定值。
