自动门施工图怎么看：大样图与节点

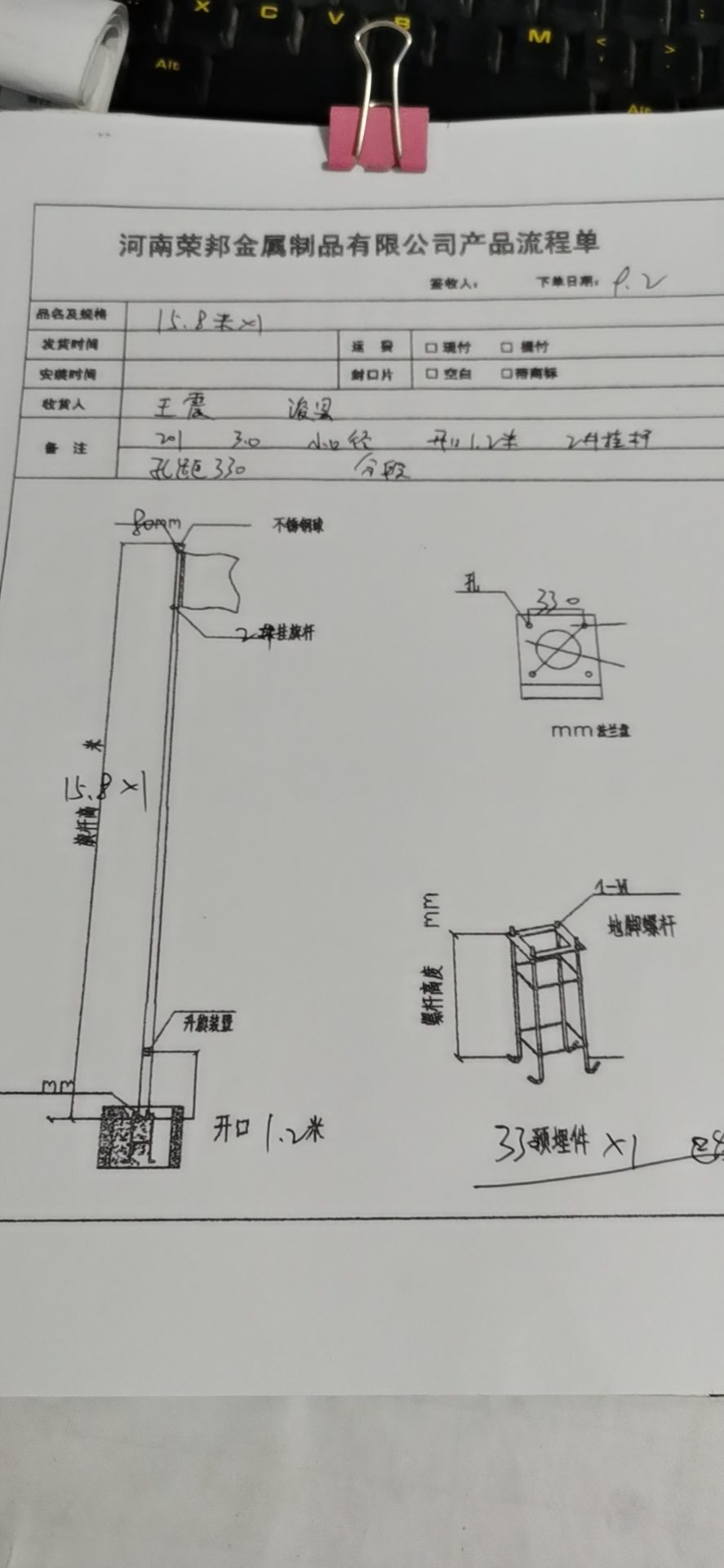

这是自动门门体的大样图。图中能读到门体尺寸、分扇方式、节点做法与部分标注；不能从图纸直接确认的是现场实际尺寸。施工图的作用是统一做法，现场仍要复核。

大样图上先看哪三处

一张门体大样图信息很多，先抓三处：总尺寸（门洞净宽净高）、分扇方式（几扇、哪几扇固定）、节点索引（收口与吊点怎么画）。这三处决定材料下料与安装方式。

总尺寸	门洞净宽净高，标注是否含包框
分扇	扇数与活动/固定分配
节点	收口、吊点、地缝的做法索引

节点图怎么看

节点图是把交接处放大画。常见节点有：门框与墙体交接、门头与吊顶交接、门体与地面交接、包框与幕墙交接。看节点重点看三件事：谁压谁、留多大缝、用什么固定。

节点对了，收口才干净。现场常见的"缝不匀""打胶宽边压缝"，多数是节点没画清或没按节点做。

预埋与吊点标注

• 吊点位置：是否标出，与门体分扇是否对应。
• 电源管：位置、管径、标高。
• 感应与联动：线管走向与出口位置。
• 检修口：位置与尺寸，是否在吊顶图上体现。

图纸与现场不符怎么办

先复核，再决策：量门洞实际尺寸、核对墙体材质与结构、确认地面完成面。三项都清楚后，由设计或技术负责人出变更，不能由安装工现场"看着办"。

变更要留记录：改了什么、为什么改、谁确认。后期出现尺寸问题，这份记录是依据。

交付资料里图纸的作用

施工阶段	统一做法，指导下料与安装
验收阶段	对照检查节点是否按图做
维保阶段	查吊点、检修口、线路位置

常见问题

常见问题是图纸只画了立面、没画节点，或者节点画了但没有尺寸。这类图纸到了现场，工人只能凭经验做，收口质量就看运气。要求补节点与尺寸，比事后返工便宜。

图纸会审要问的三句

拿到图纸先问三句：门洞净尺寸按结构面还是完成面、门头检修口在哪、地缝按什么标高定。这三句问清了，下料与安装的偏差会少很多。会审记录要签字，作为变更依据。

交付时图纸要一起给

交付资料里除了操作说明，施工图与变更记录也应一并移交。后期要查吊点、检修口、线路位置，靠的是这几张图。很多项目只留了说明书，维保时重新测绘，既费钱也不准。

现场常问的问题

自动门大样图主要看什么？

先看总尺寸、分扇方式与节点索引。这三处决定下料与安装方式。节点重点看谁压谁、留多大缝、用什么固定。

图纸和现场尺寸对不上怎么办？

先复核门洞实际尺寸、墙体结构与地面完成面，再由设计或技术负责人出变更并留记录。不能让安装工现场凭经验改。

为什么有的图纸没有节点图？

可能是出图深度不够。没有节点与尺寸，现场只能凭经验收口，质量不可控。建议要求补节点，成本远低于返工。

吊点在图上要标吗？

要。吊点位置、数量与分扇对应关系应在大样图上标出，并与结构图核对承载条件。吊点没标是后期下沉与变形的常见原因。

图纸在维保阶段有用吗？

有用。查吊点位置、检修口、线路走向都靠图纸。交付时应把施工图与变更记录一并移交。
